לחיצה להגדלת תמונה בתעשיית מכוניות הביצועים מכינים חלקים רבים מחומרים מרוכבים. בדים משריינים (בדי זכוכית, בדי קבלר וסיבי קרבון משולבים עם אפוקסי EpoxAmite כדי ליצור חלקים חזקים מאוד וקלים בשיכוב ידני בתעשיית מכוניות הביצועים מכינים חלקים רבים מחומרים מרוכבים. בדים משריינים (בדי זכוכית, בדי קבלר וסיבי קרבון משולבים עם אפוקסי EpoxAmite כדי ליצור חלקים חזקים מאוד וקלים בשיכוב ידני

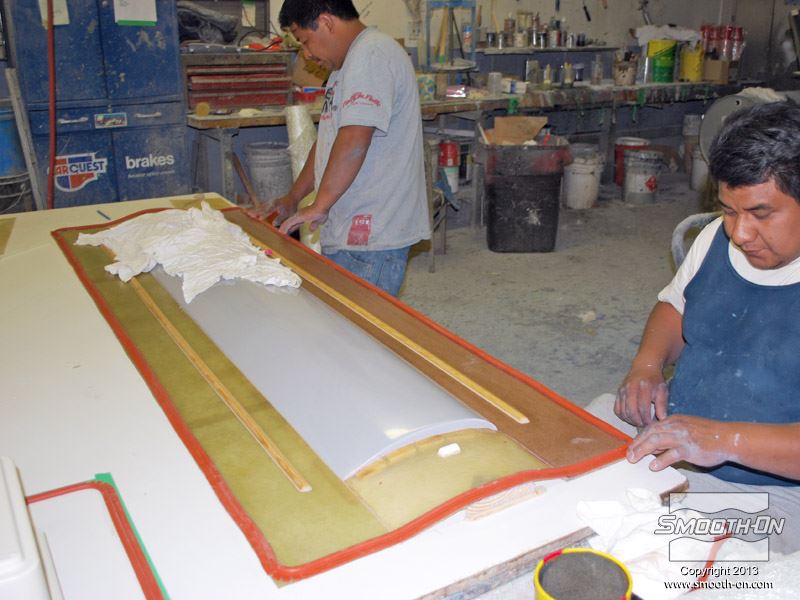

לחיצה להגדלת תמונה מכינים את המודל המקורי עבור תהליך הכנת התבנית. המודל הינו חצי מכנף ספוילר עבור מכונית. מכינים את המודל המקורי עבור תהליך הכנת התבנית. המודל הינו חצי מכנף ספוילר עבור מכונית.

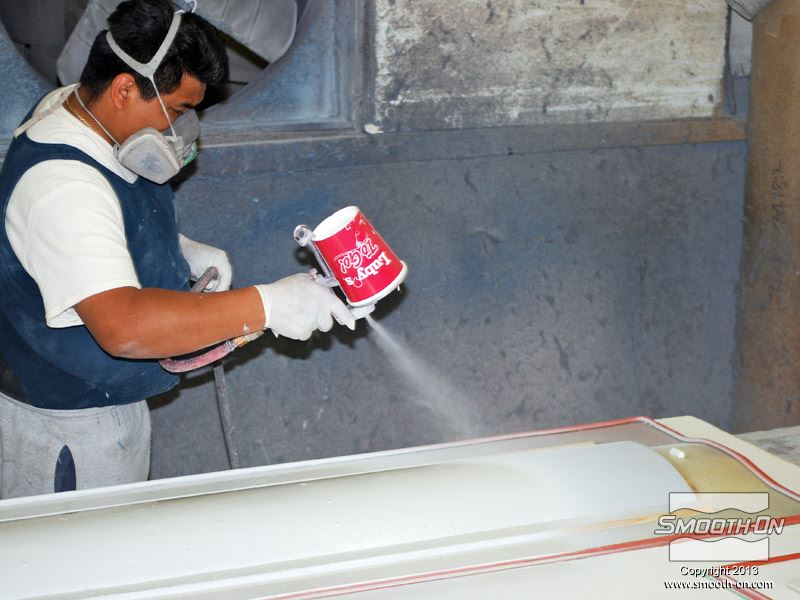

לחיצה להגדלת תמונה מרססים שכבת ג'לקוט על בסיס אפוקסי (Gel Coat) על המודל. מרססים שכבת ג'לקוט על בסיס אפוקסי (Gel Coat) על המודל.

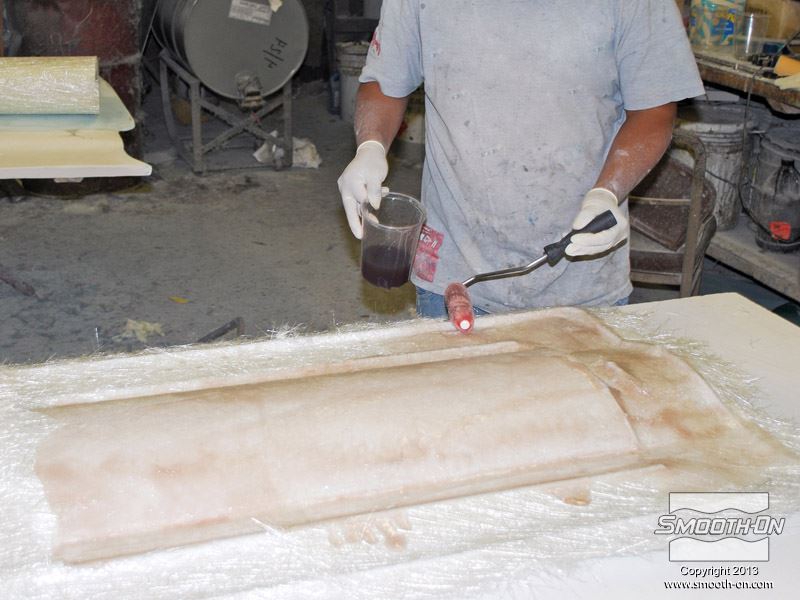

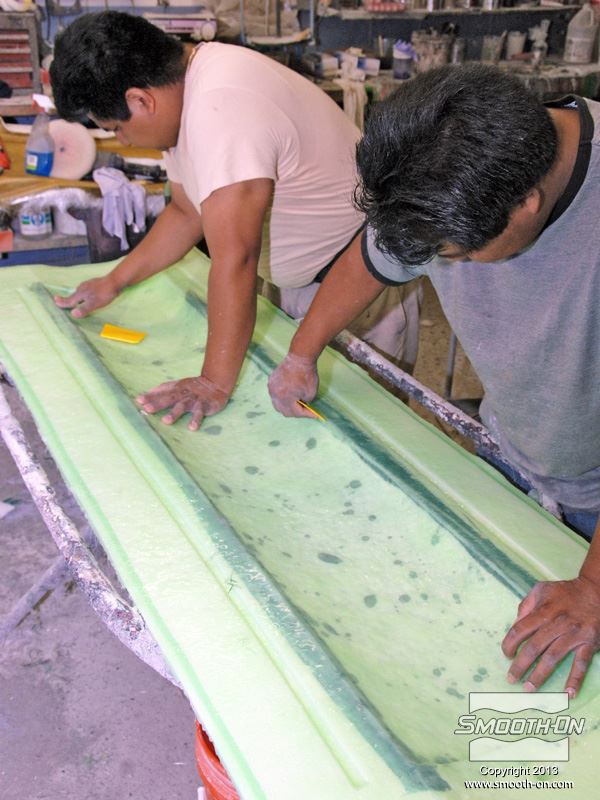

לחיצה להגדלת תמונה מכינים לג'לקוט תמיכה מסיבי זכוכית ספוגים בשרף אפוקסי. במקרה זה משתמשים בבד זכוכית לא ארוג. מכינים לג'לקוט תמיכה מסיבי זכוכית ספוגים בשרף אפוקסי. במקרה זה משתמשים בבד זכוכית לא ארוג.

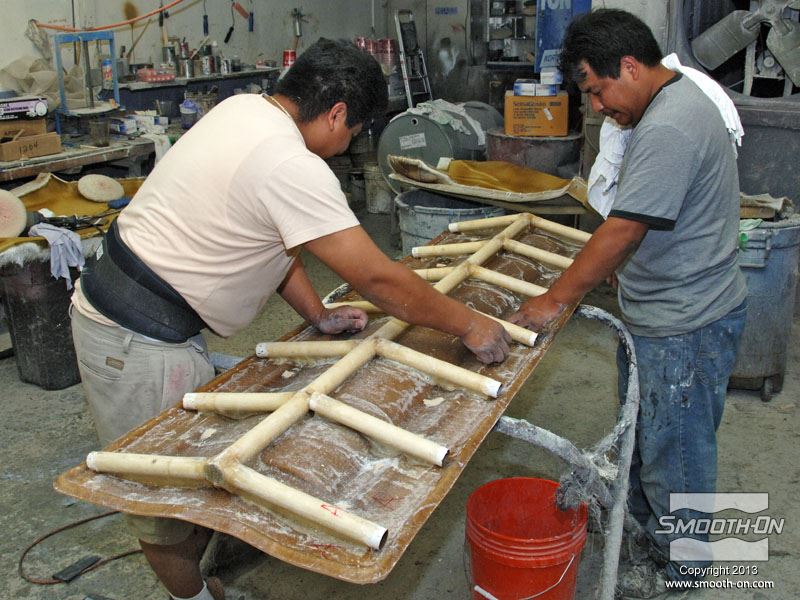

לחיצה להגדלת תמונה משתמשים בצינורות PVC כדי לספק תמיכה נוספת לתבנית. משתמשים בצינורות PVC כדי לספק תמיכה נוספת לתבנית.

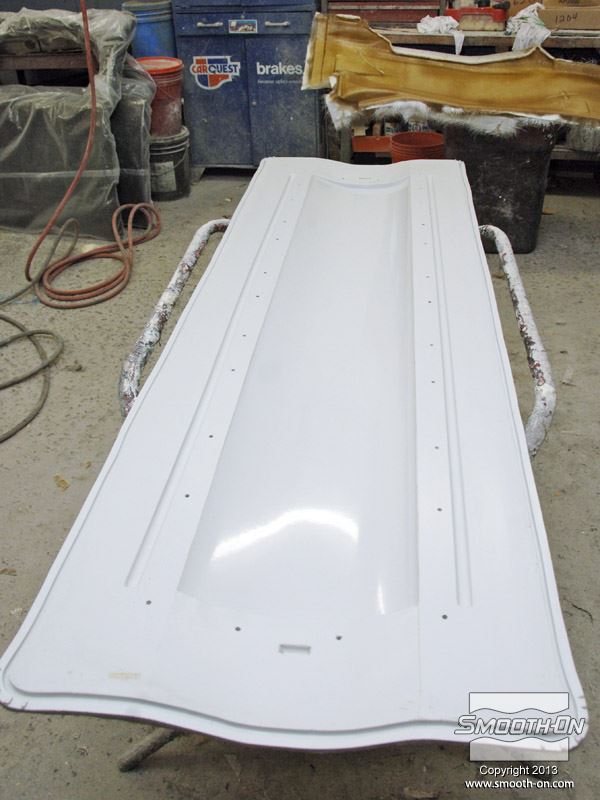

לחיצה להגדלת תמונה כך נראית התבנית הגמורה, לפני הכנת שקית הואקום. כך נראית התבנית הגמורה, לפני הכנת שקית הואקום.

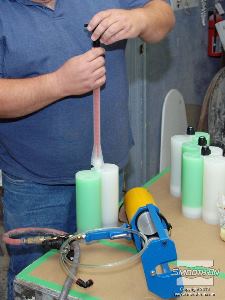

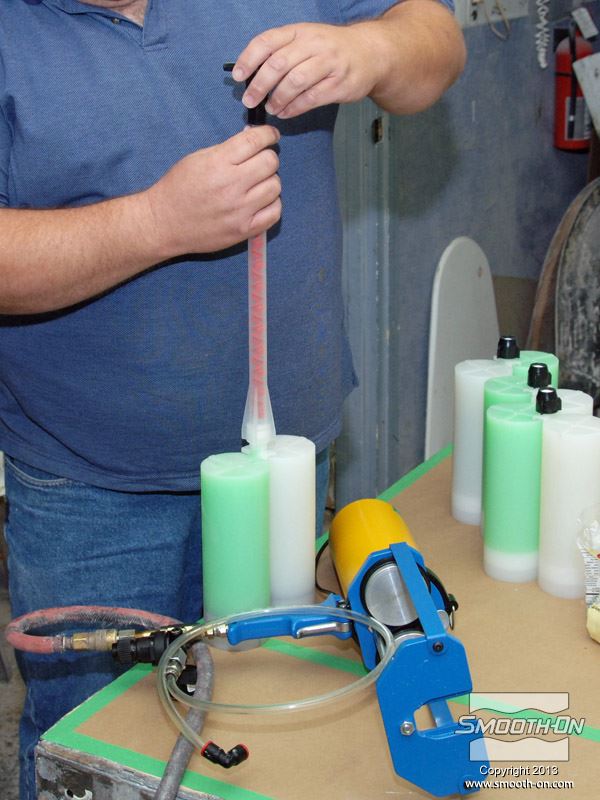

לחיצה להגדלת תמונה מכינים את מחסניות סיליקון להתזה EZ~Spray® Silicone 20 . מכינים את מחסניות סיליקון להתזה EZ~Spray® Silicone 20 .

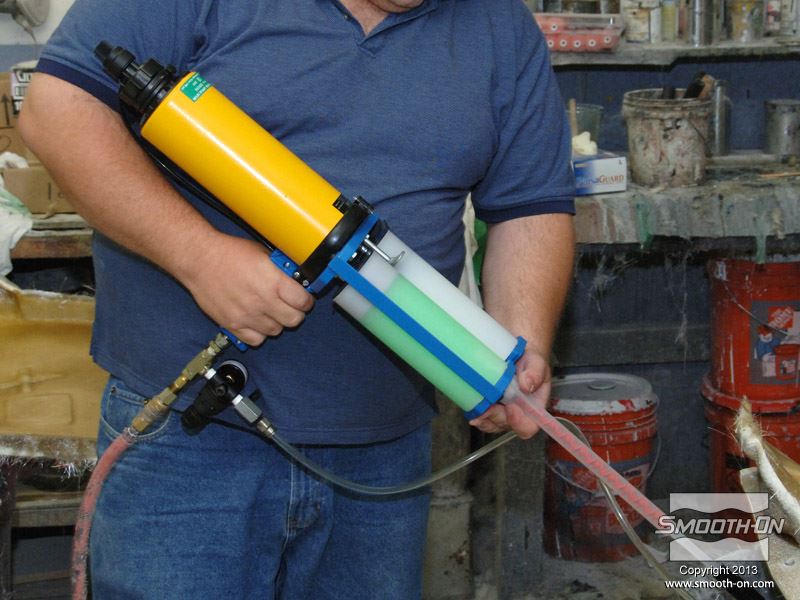

לחיצה להגדלת תמונה מחברים את מחסנית הEZ~Spray® Silicone 20 אל אקדח להתזת סיליקון EZ~Spray® Jr. Gun. מחברים את מחסנית הEZ~Spray® Silicone 20 אל אקדח להתזת סיליקון EZ~Spray® Jr. Gun.

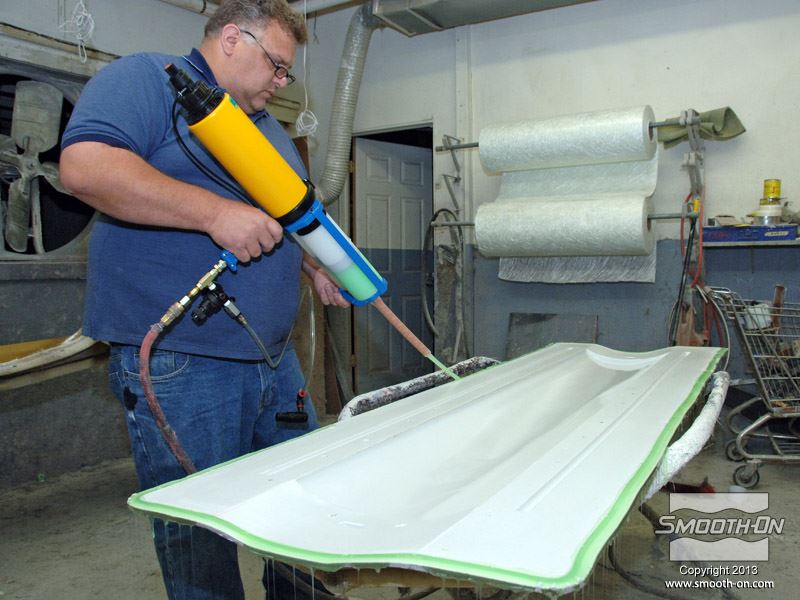

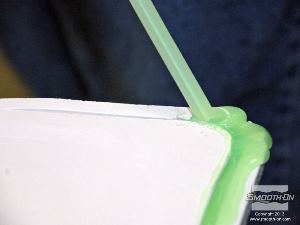

לחיצה להגדלת תמונה מורידים מהמיקסר הסטטי את הראש המרסס. ויוצקים את הסיליקון מסביב לתבנית כדי להכין מסגרת אטימה. מורידים מהמיקסר הסטטי את הראש המרסס. ויוצקים את הסיליקון מסביב לתבנית כדי להכין מסגרת אטימה.

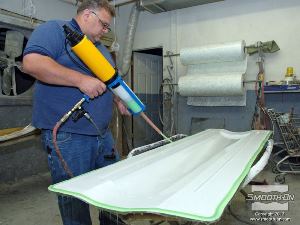

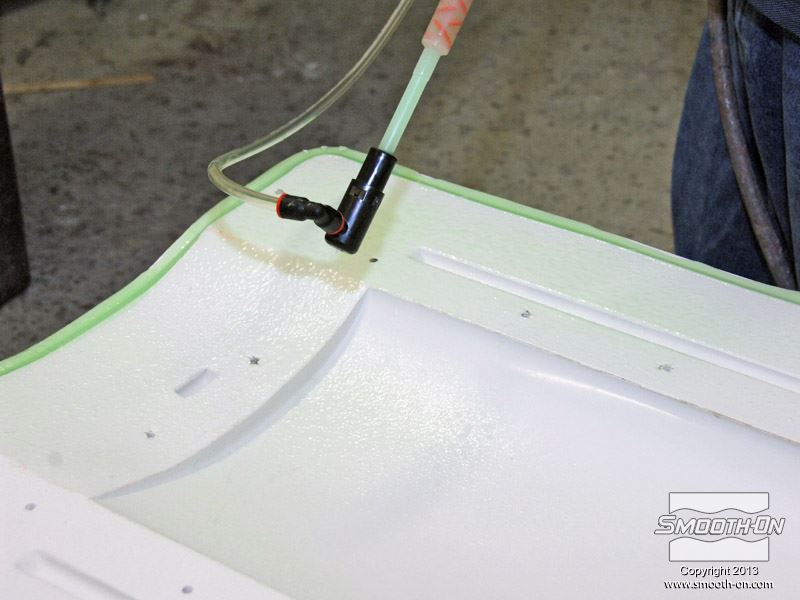

לחיצה להגדלת תמונה לאחר שיוצרים אטימה, מחברים מחדש את הראש המרסס על גבי צינור הערבוב. כעת אפשר להתחיל לרסס את הEZ~Spray® Silicone 20. לאחר שיוצרים אטימה, מחברים מחדש את הראש המרסס על גבי צינור הערבוב. כעת אפשר להתחיל לרסס את הEZ~Spray® Silicone 20.

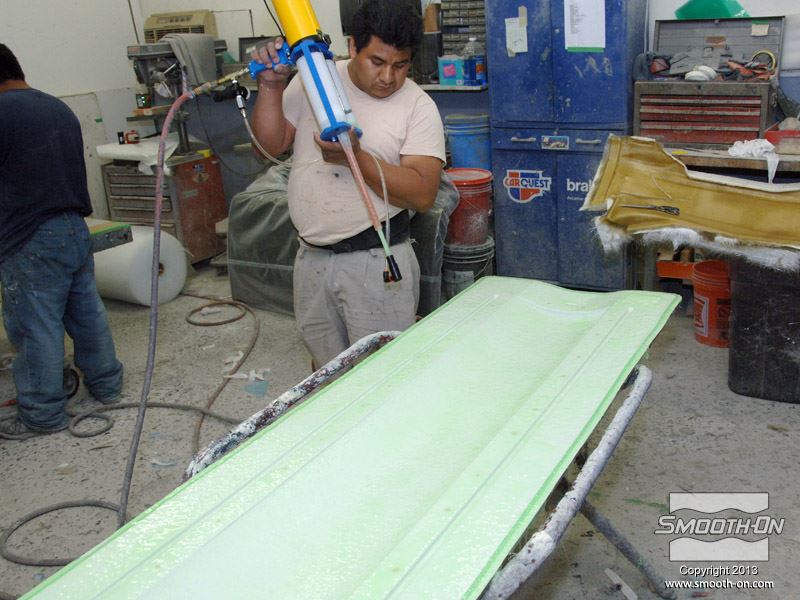

לחיצה להגדלת תמונה מרססים שכבה דקה של EZ~Spray® Silicone 20 על גבי התבנית באופן אחיד. מרססים שכבה דקה של EZ~Spray® Silicone 20 על גבי התבנית באופן אחיד.

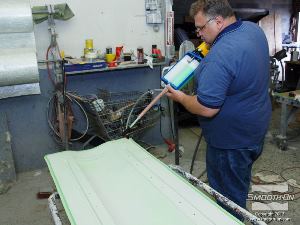

לחיצה להגדלת תמונה מרססים עוד סיליקון להתזה EZ~Spray® Silicone 20 על גבי התבנית ומעבים את שכבת הסיליקון באופן אחיד. מרססים עוד סיליקון להתזה EZ~Spray® Silicone 20 על גבי התבנית ומעבים את שכבת הסיליקון באופן אחיד.

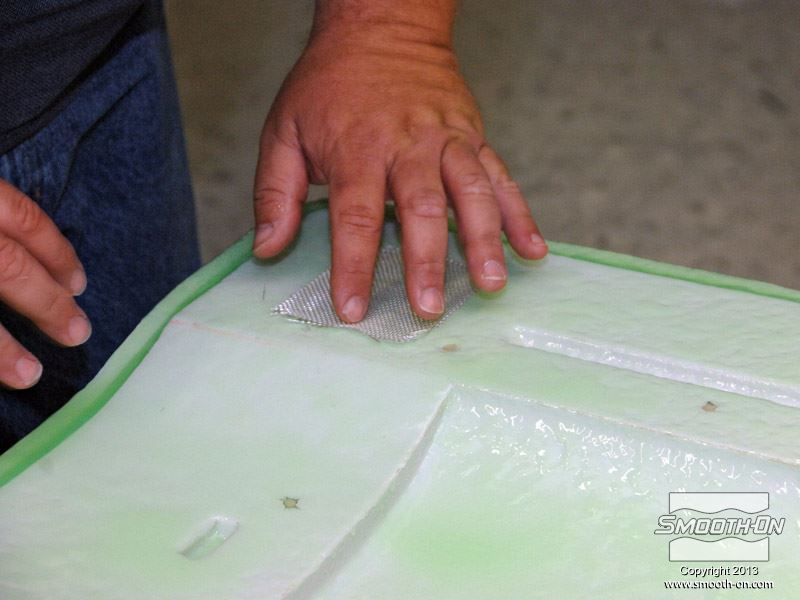

לחיצה להגדלת תמונה מניחים חתיכה קטנה של אריג תמיכה על גבי הסיליקון כשהוא במצב דביק Tacky כדי לחזק את האזור שבו יהיה המחבר לפיית הואקום. מניחים חתיכה קטנה של אריג תמיכה על גבי הסיליקון כשהוא במצב דביק Tacky כדי לחזק את האזור שבו יהיה המחבר לפיית הואקום.

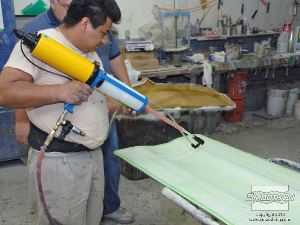

לחיצה להגדלת תמונה מרססים עוד EZ~Spray® Silicone 20 על גבי התבנית כולל על אריג התמיכה. מרססים עוד EZ~Spray® Silicone 20 על גבי התבנית כולל על אריג התמיכה.

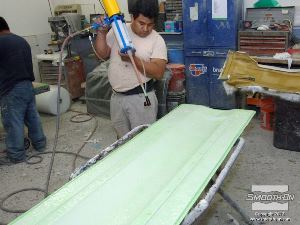

לחיצה להגדלת תמונה סיליקון EZ~Spray® Silicone 20 הוא חזק במיוחד ועמיד בקריעה גם בעוביים קטנים. שקית הוואקום הגמורה הינה בעובי של כ-6.4mm. סיליקון EZ~Spray® Silicone 20 הוא חזק במיוחד ועמיד בקריעה גם בעוביים קטנים. שקית הוואקום הגמורה הינה בעובי של כ-6.4mm.

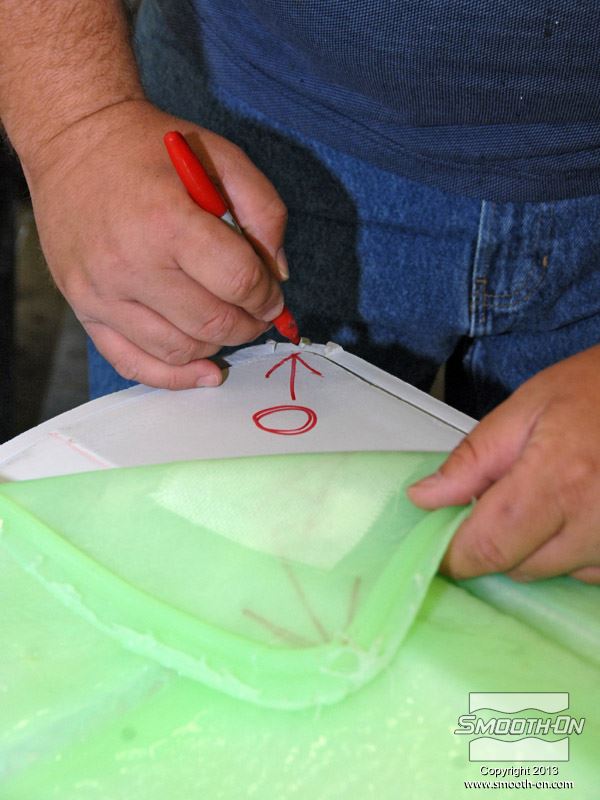

לחיצה להגדלת תמונה מציירים חץ אדום על התבנית ועל שקית הוואקום כדי שיהיה קל לזהות את מיקומה הנכון בעת הצבתה מחדש. מציירים חץ אדום על התבנית ועל שקית הוואקום כדי שיהיה קל לזהות את מיקומה הנכון בעת הצבתה מחדש.

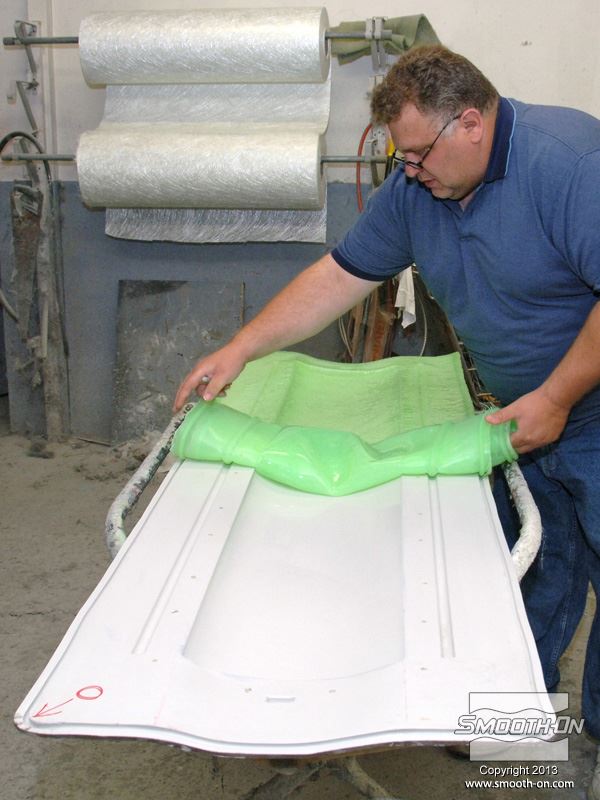

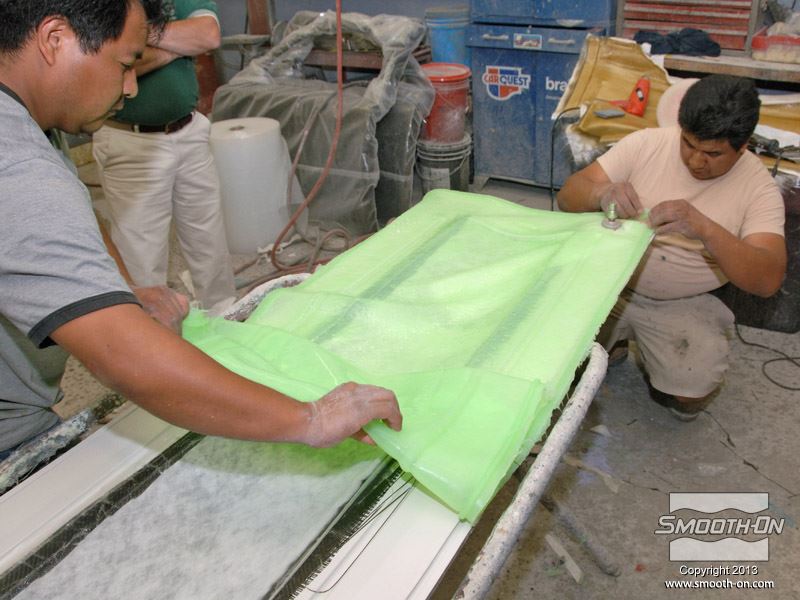

לחיצה להגדלת תמונה גוללים את שקית הואקום מעל גבי התבנית. הסיליקון הוא גמיש וישמור על צורתו. גוללים את שקית הואקום מעל גבי התבנית. הסיליקון הוא גמיש וישמור על צורתו.

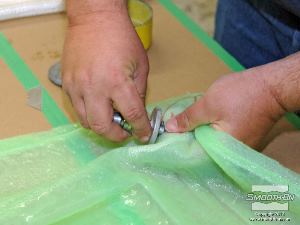

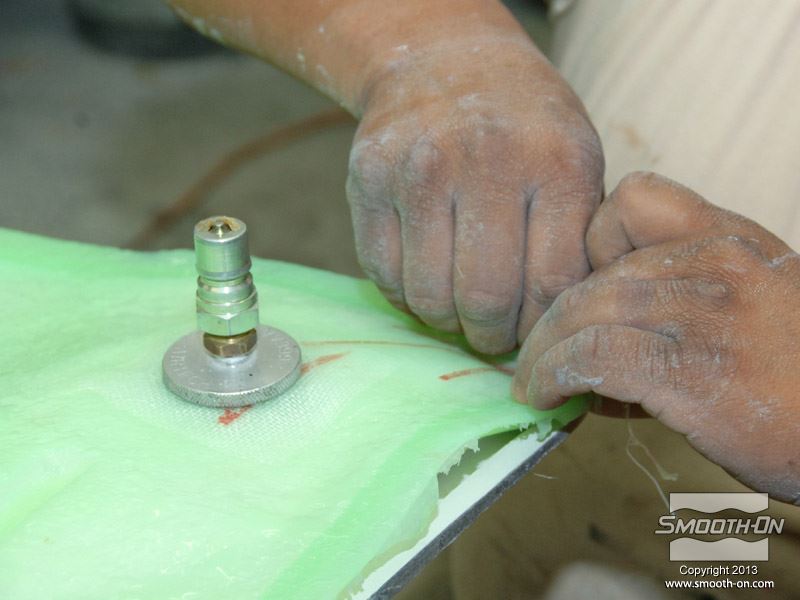

לחיצה להגדלת תמונה עושים חתך קטן בחתיכת האריג ומכניסים את המחבר לצינור הואקום. עושים חתך קטן בחתיכת האריג ומכניסים את המחבר לצינור הואקום.
לחיצה להגדלת תמונה שקית הואקום עם החיבור לואקום מוכנים. שקית הואקום עם החיבור לואקום מוכנים.

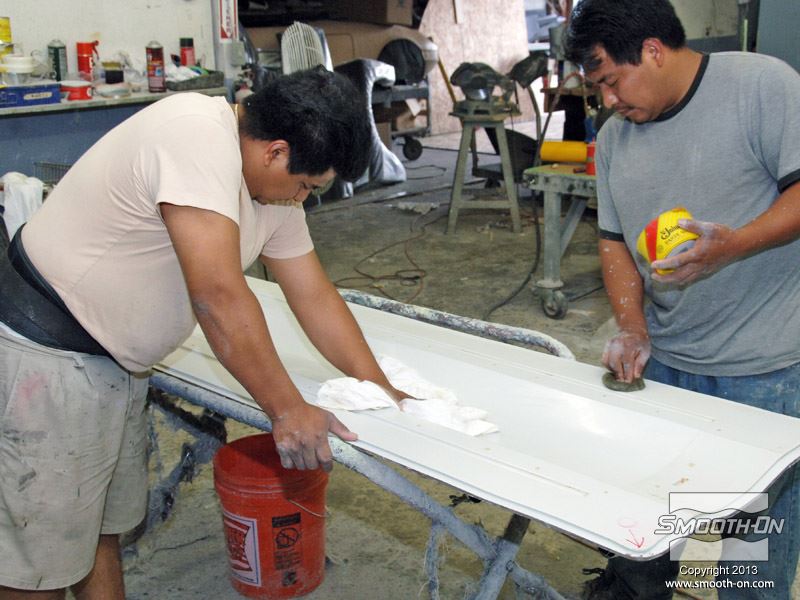

לחיצה להגדלת תמונה מורחים חומר הפרדה על פני התבנית. לפני הכנת החלק יש גם לנקות ולהבריק את התבנית. כך גימור החלק יהיה מבריק ביותר. מורחים חומר הפרדה על פני התבנית. לפני הכנת החלק יש גם לנקות ולהבריק את התבנית. כך גימור החלק יהיה מבריק ביותר.

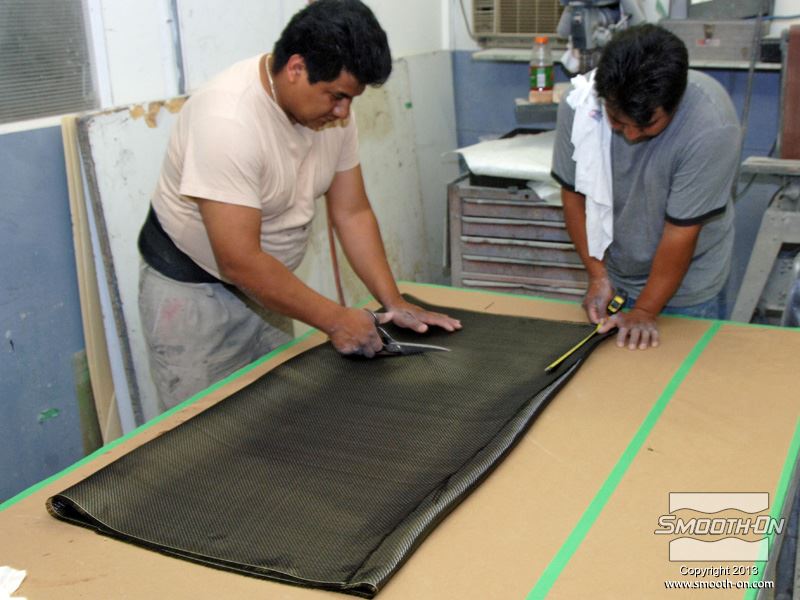

לחיצה להגדלת תמונה גוזרים את בדי הפחם לגודל הרצוי. גוזרים את בדי הפחם לגודל הרצוי.

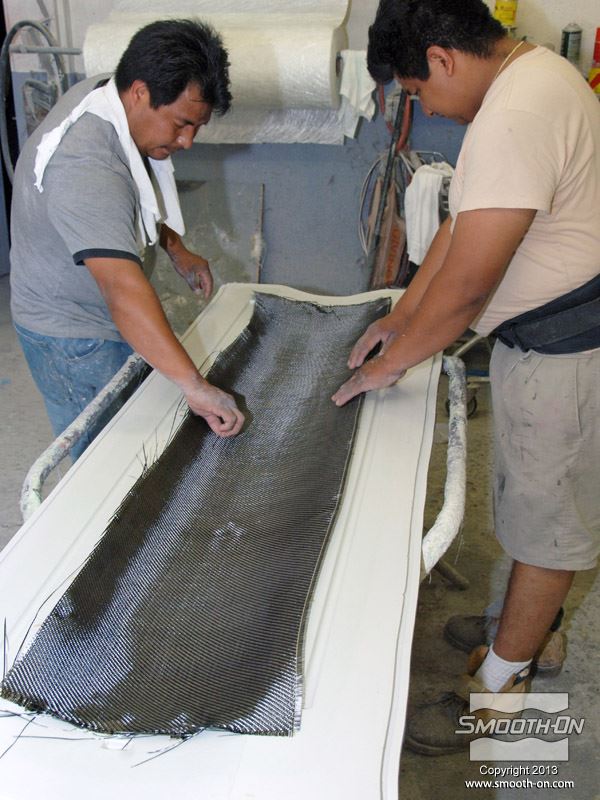

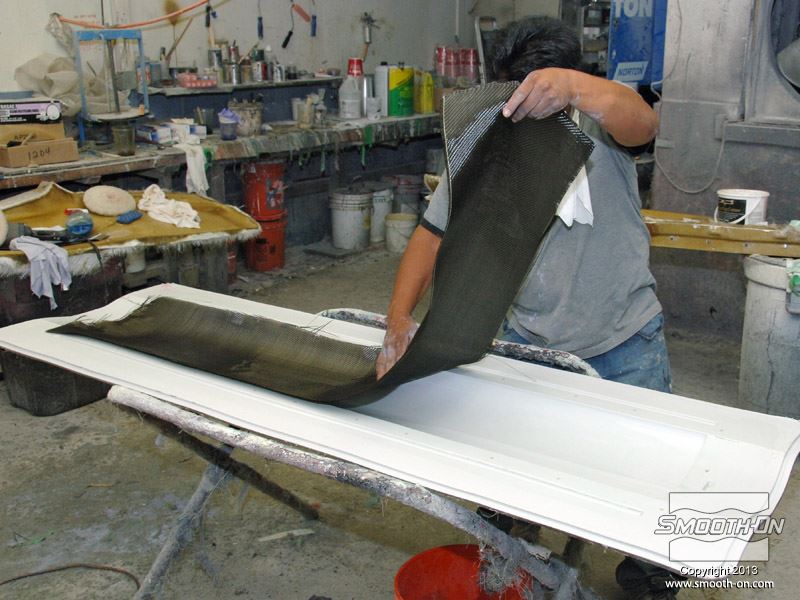

לחיצה להגדלת תמונה מניחים שכבה אחת של בד הפחם על התבנית. מניחים שכבה אחת של בד הפחם על התבנית.
לחיצה להגדלת תמונה בהכנת החלק הזה השתמשו באפוקסי EpoxAmite , ניתן להשתמש באפוקסי CR-80 של חברת סיקה גרמניה. חומרים אלו הם בעלי צמיגות נמוכה ומסוגל להספיג בקלות סוגים רבים של אריגים וסיבים. בהכנת החלק הזה השתמשו באפוקסי EpoxAmite , ניתן להשתמש באפוקסי CR-80 של חברת סיקה גרמניה. חומרים אלו הם בעלי צמיגות נמוכה ומסוגל להספיג בקלות סוגים רבים של אריגים וסיבים.

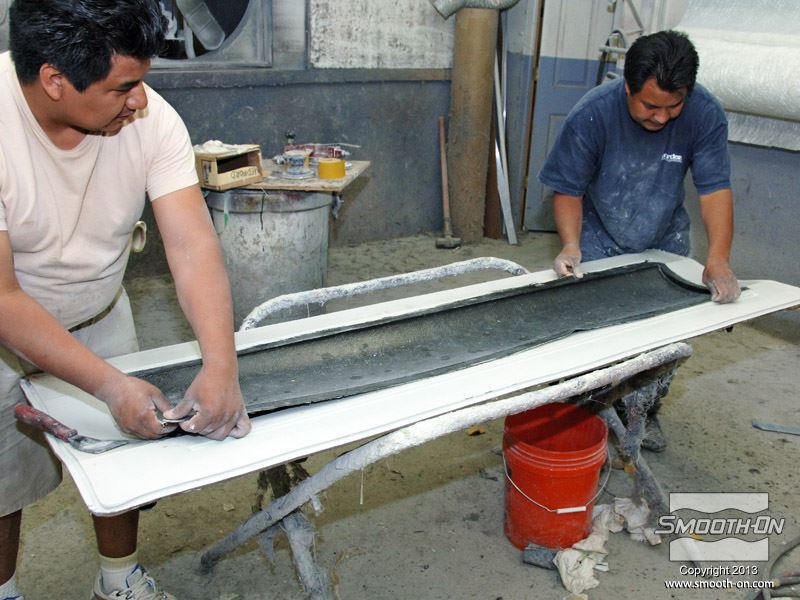

לחיצה להגדלת תמונה ממקמים את בד הפחם בתבנית. ממקמים את בד הפחם בתבנית.

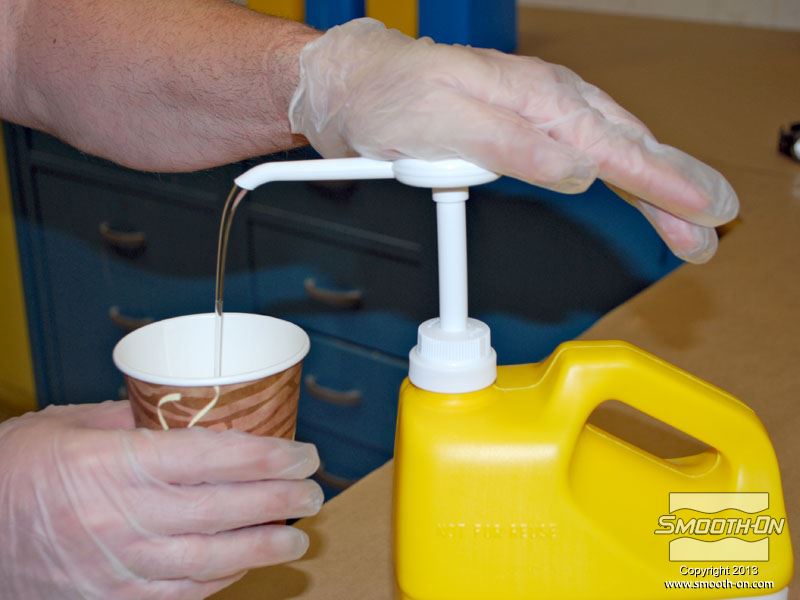

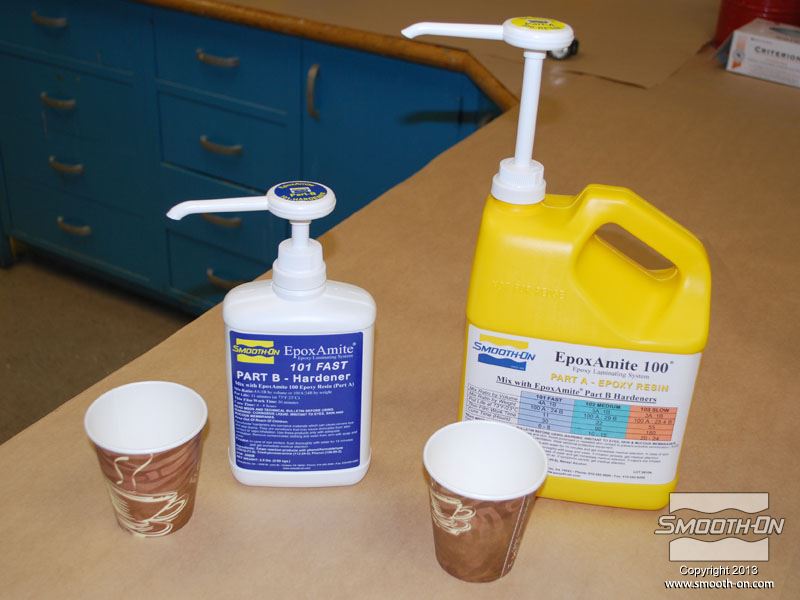

לחיצה להגדלת תמונה מודדים את החומרים בעזרת משאבות מכויילות מראש. לחיצה אחת על המשאבה מחלק A היא הכמות הנכונה עבור לחיצה אחת מהמשאבה של חלק B. מודדים את החומרים בעזרת משאבות מכויילות מראש. לחיצה אחת על המשאבה מחלק A היא הכמות הנכונה עבור לחיצה אחת מהמשאבה של חלק B.

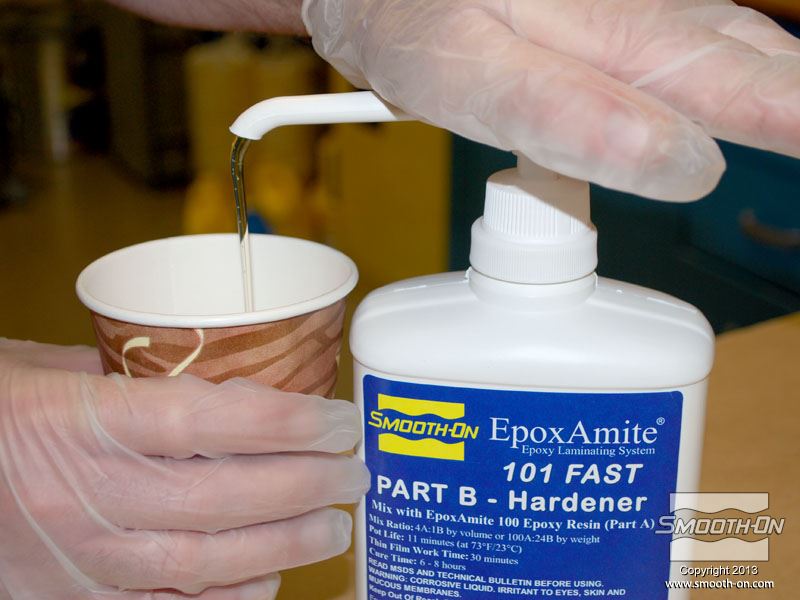

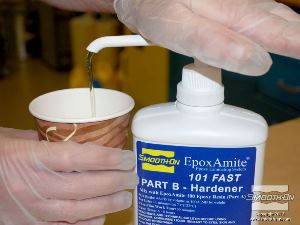

לחיצה להגדלת תמונה מודדים לכוס את חלק B. מודדים לכוס את חלק B.

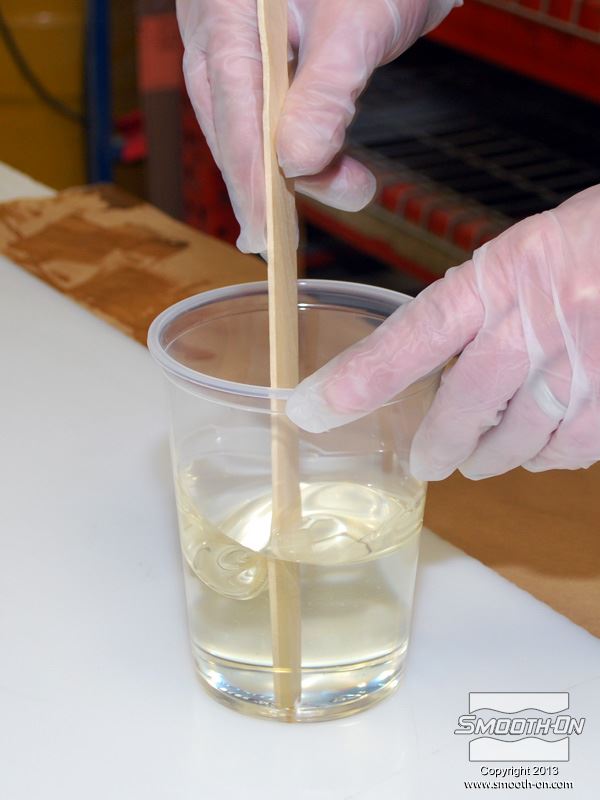

לחיצה להגדלת תמונה מערבבים ביסודיות את שני החלקים. חשוב לגרד את צידי מיכל הערבוב ואת התחתית מספר פעמים כדי לוודא ערבוב טוב. מערבבים ביסודיות את שני החלקים. חשוב לגרד את צידי מיכל הערבוב ואת התחתית מספר פעמים כדי לוודא ערבוב טוב.

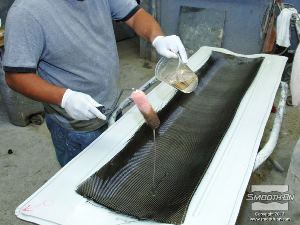

לחיצה להגדלת תמונה שופכים את האפוקסי להספגה הEpoxAmite על משטח בדי הפחם. יש להשתמש במספיק חומר כדי להרטיב ולהספיג כראוי את כל הבד. שופכים את האפוקסי להספגה הEpoxAmite על משטח בדי הפחם. יש להשתמש במספיק חומר כדי להרטיב ולהספיג כראוי את כל הבד.

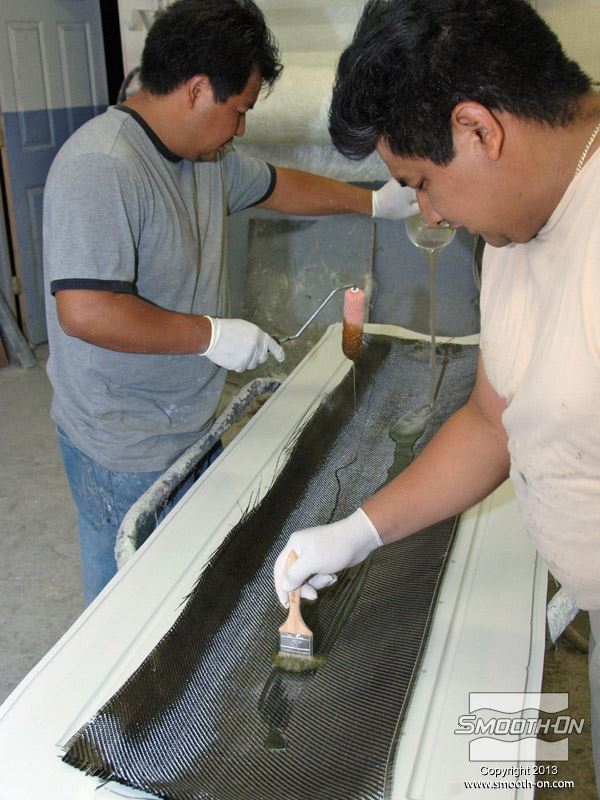

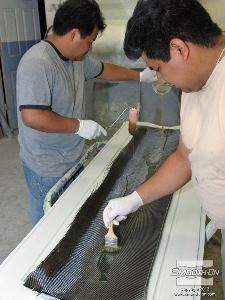

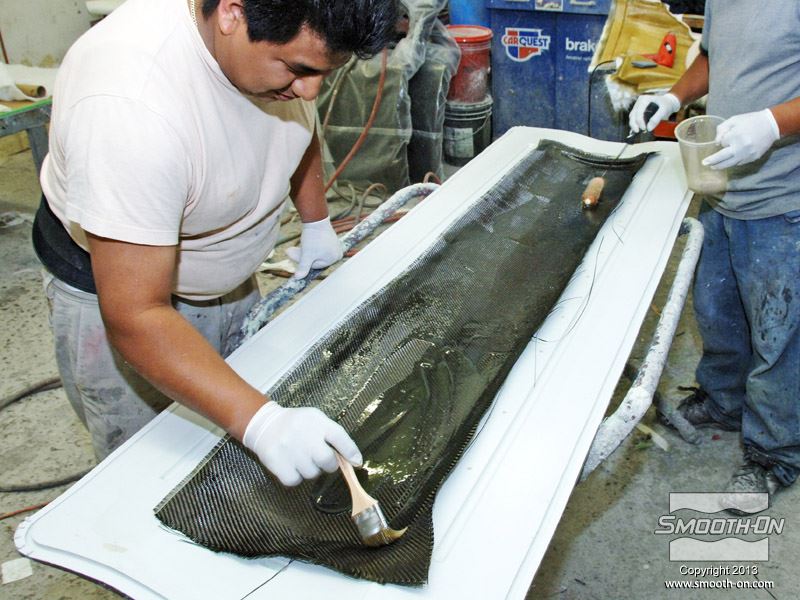

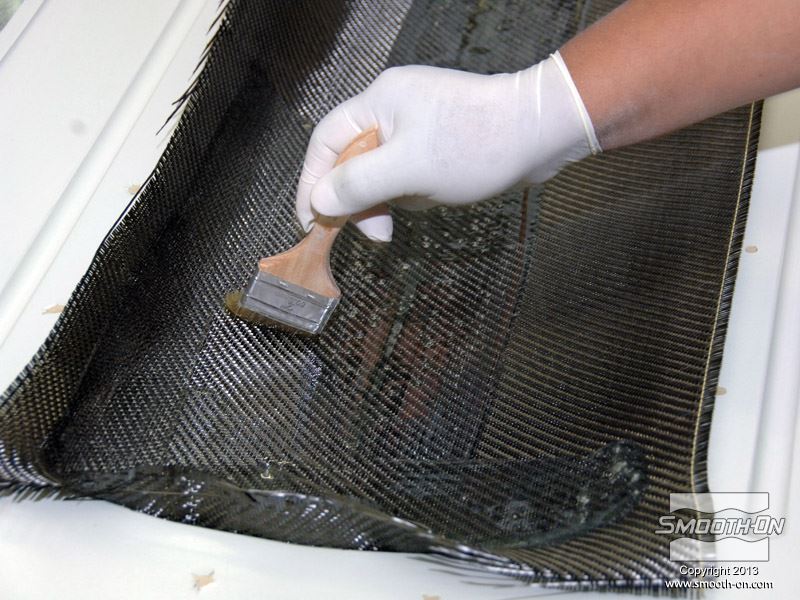

לחיצה להגדלת תמונה מורחים אפוקסי להספגה EpoxAmite בעזרת מברשות ורולרים. מורחים אפוקסי להספגה EpoxAmite בעזרת מברשות ורולרים.
לחיצה להגדלת תמונה האפוקסי מרטיב בקלות את בד סיבי הפחמן. האפוקסי מרטיב בקלות את בד סיבי הפחמן.

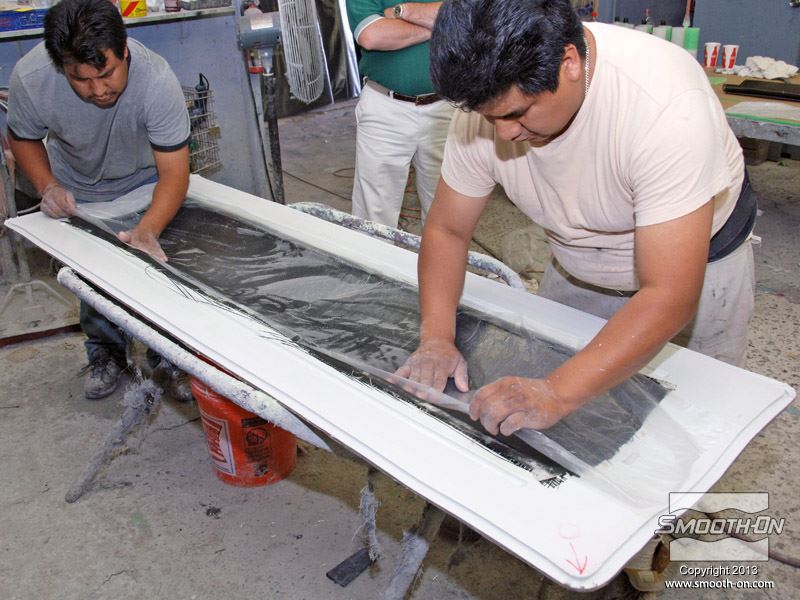

לחיצה להגדלת תמונה מניחים שכבות נוספות של בד קרבון בין השכבות מורחים שכבה נוספת של אפוקסי להספגה EpoxAmine בכל פעם. מניחים שכבות נוספות של בד קרבון בין השכבות מורחים שכבה נוספת של אפוקסי להספגה EpoxAmine בכל פעם.

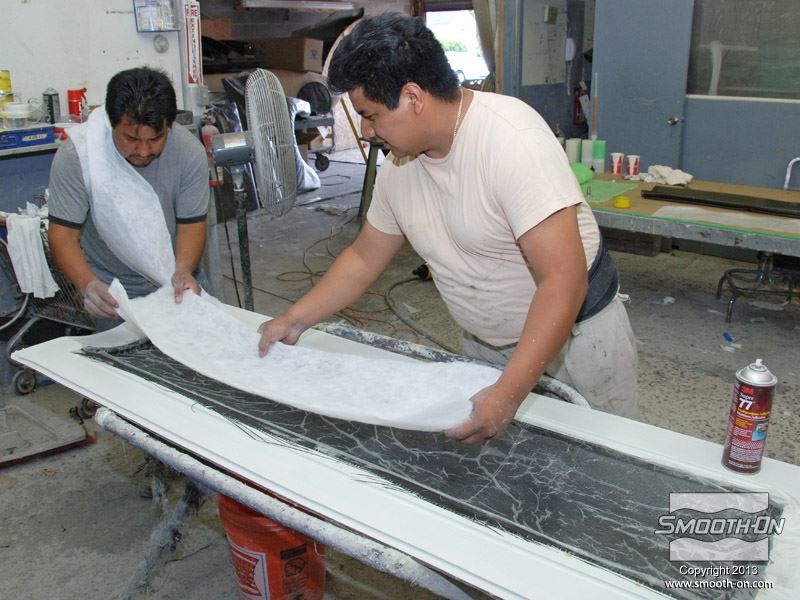

לחיצה להגדלת תמונה מניחים על בד הקרבון המסופג בד קילוף Peel ply. מניחים על בד הקרבון המסופג בד קילוף Peel ply.
לחיצה להגדלת תמונה לאחר מכן, מניחים ניילון מחורר לאחר מכן, מניחים ניילון מחורר
לחיצה להגדלת תמונה מניחים מחדש את שקית הוואקום. מניחים מחדש את שקית הוואקום.

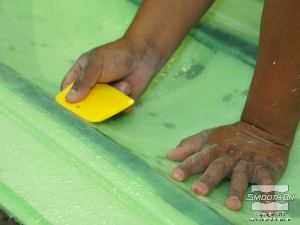

לחיצה להגדלת תמונה מסדרים את מסגרת האטימה מהסיליקון על התבנית כדי לוודא אטימה מלאה ומיקום נכון של השקית. מסדרים את מסגרת האטימה מהסיליקון על התבנית כדי לוודא אטימה מלאה ומיקום נכון של השקית.

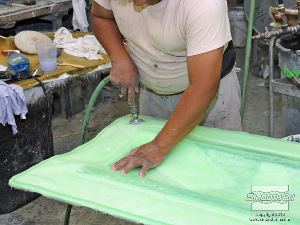

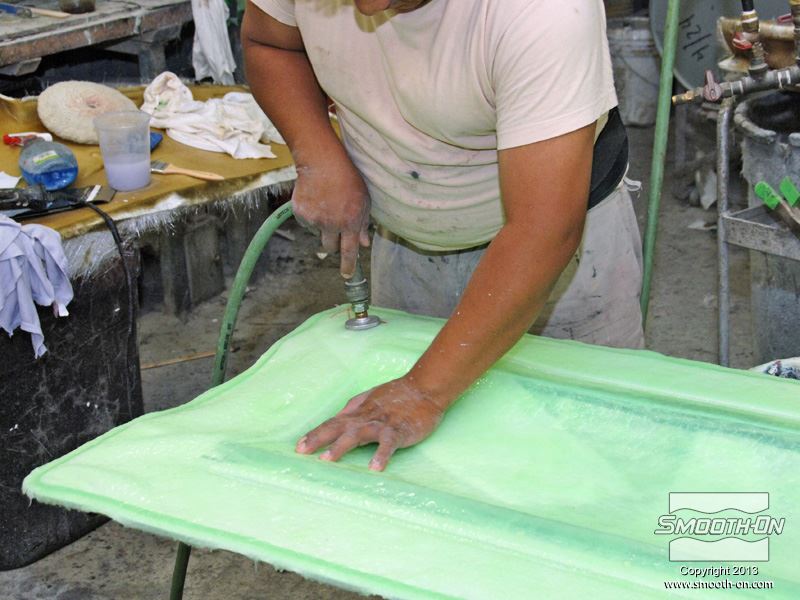

לחיצה להגדלת תמונה מחברים את צינור הואקום לחיבור בשקית הסיליקון. מחברים את צינור הואקום לחיבור בשקית הסיליקון.

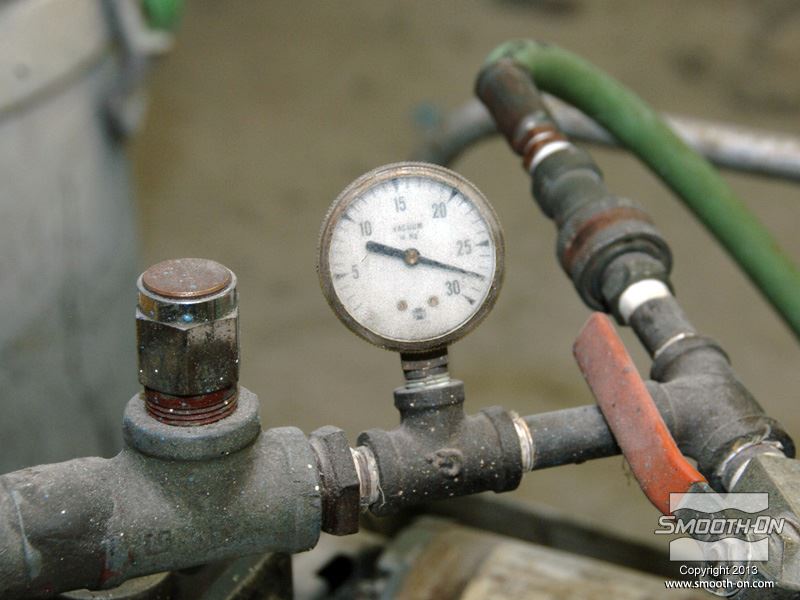

לחיצה להגדלת תמונה משאבת הואקום צריכה להיות מסוגלת למשוך 29 אינטש כספית ( 0.973Bar). משאבת הואקום צריכה להיות מסוגלת למשוך 29 אינטש כספית ( 0.973Bar).
לחיצה להגדלת תמונה הואקום לוחץ על החלק ומוציא ממנו את בועות האוויר שנקלעו במהלך ההספגה. הואקום לוחץ על החלק ומוציא ממנו את בועות האוויר שנקלעו במהלך ההספגה.
לחיצה להגדלת תמונה התבנית נשארת תחת הלחץ של הואקוםעל מנת לשחרר את כל האוויר מהחלק. נותנים לאפוקסי להתמצק תוך כדי הפעלת הואקום כדי למנוע פגמים בחלק. התבנית נשארת תחת הלחץ של הואקוםעל מנת לשחרר את כל האוויר מהחלק. נותנים לאפוקסי להתמצק תוך כדי הפעלת הואקום כדי למנוע פגמים בחלק.
לחיצה להגדלת תמונה לאחר ש אפוקסי להספגה EpoxAmide התמצק לחלוטין ניתן להסיר את שקית הEZ~Spray. לאחר ש אפוקסי להספגה EpoxAmide התמצק לחלוטין ניתן להסיר את שקית הEZ~Spray.

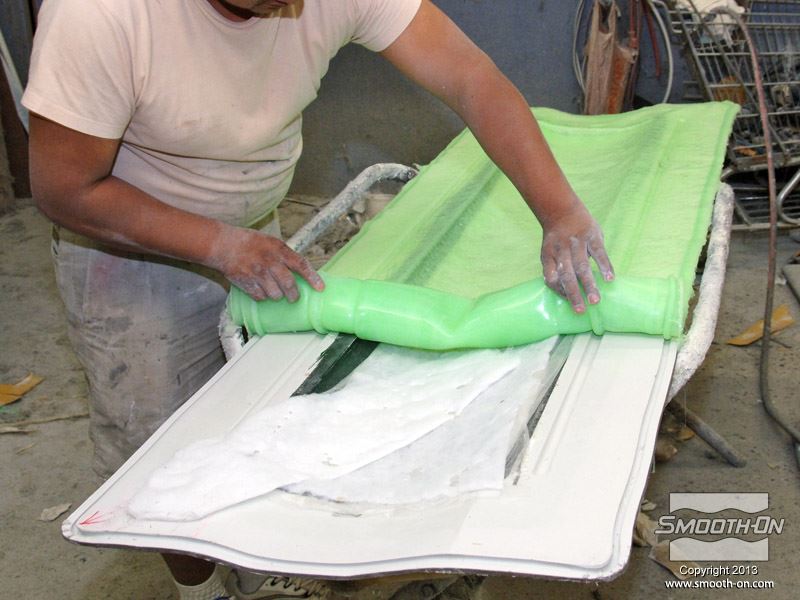

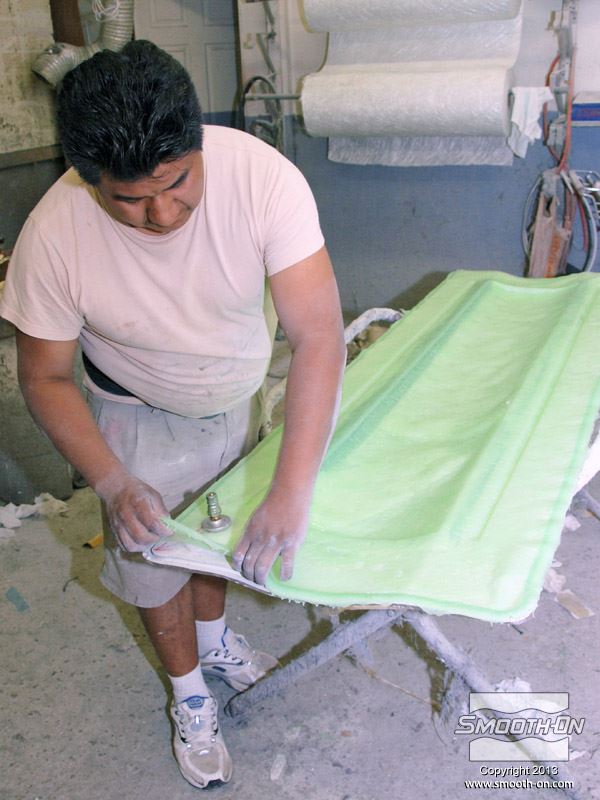

לחיצה להגדלת תמונה גוללים את שקית הואקום מעל גבי התבנית. לאחר מכן ניתן לאחסן אותה עד לשימוש הבא. גוללים את שקית הואקום מעל גבי התבנית. לאחר מכן ניתן לאחסן אותה עד לשימוש הבא.

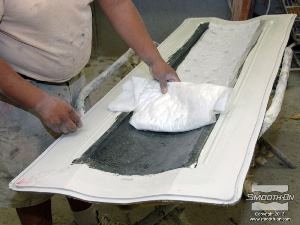

לחיצה להגדלת תמונה מורידים את בד הקילוף ואת הניילון המחורר מהחלק. מורידים את בד הקילוף ואת הניילון המחורר מהחלק.

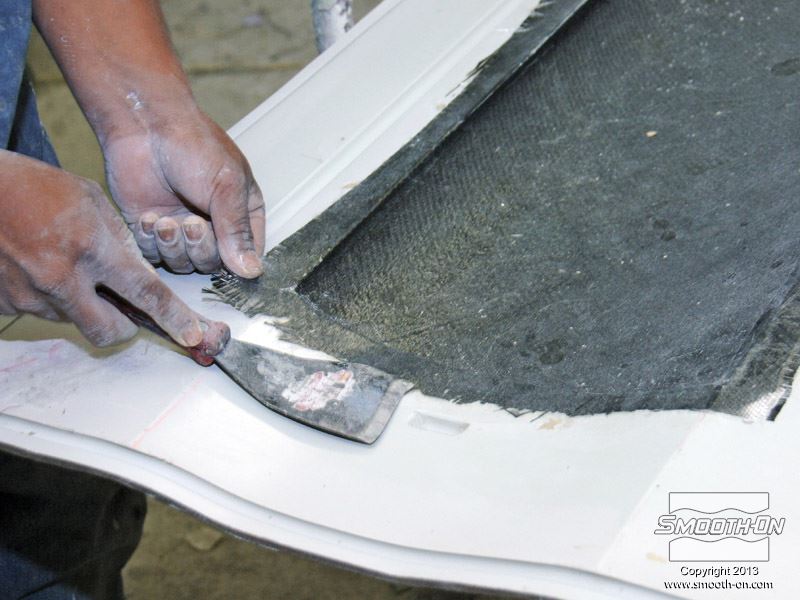

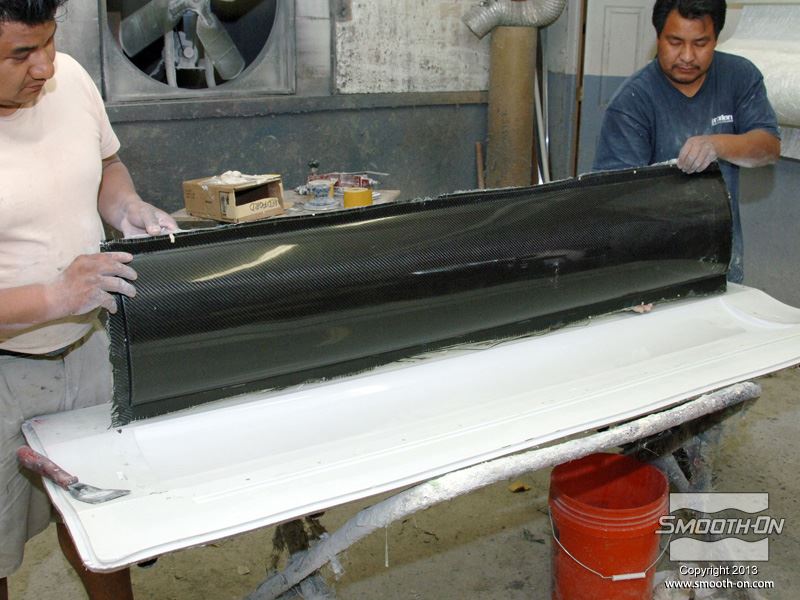

לחיצה להגדלת תמונה מוציאים בעדינות את החלק מהתבנית. מוציאים בעדינות את החלק מהתבנית.
לחיצה להגדלת תמונה מוציאים בעדינות את החלק מהתבנית. מוציאים בעדינות את החלק מהתבנית.

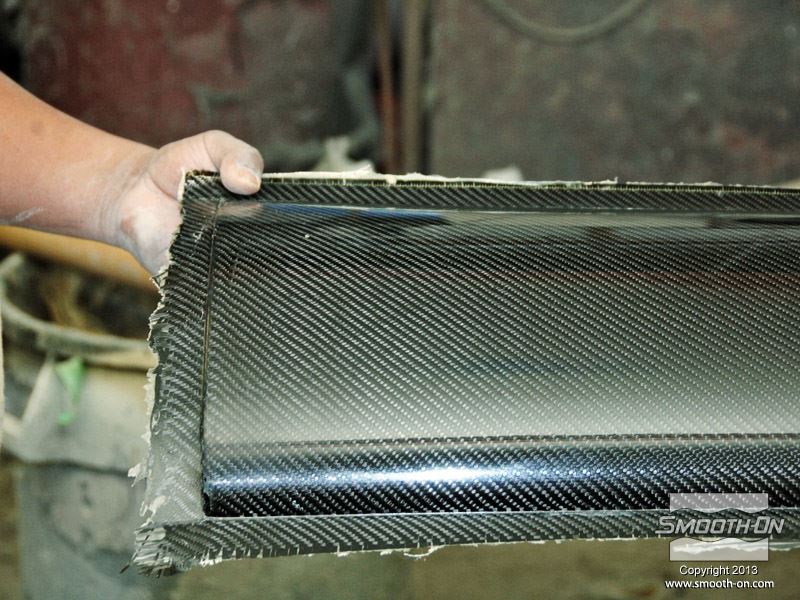

לחיצה להגדלת תמונה הצורה הגאומטרית של התבנית הועתקה במדוייק לחלק מסיבי הפחמן. הצורה הגאומטרית של התבנית הועתקה במדוייק לחלק מסיבי הפחמן.
לחיצה להגדלת תמונה ל אפוקסי להספגה EpoxAmite (לאחר התמצקות מוחלטת) יש תכונות פיסיקאליות מצויינות וביצועים מעולים. ניתן לשייף, לעצב, לחרוט, לקדוח, להדביק ולצבוע אותו! ל אפוקסי להספגה EpoxAmite (לאחר התמצקות מוחלטת) יש תכונות פיסיקאליות מצויינות וביצועים מעולים. ניתן לשייף, לעצב, לחרוט, לקדוח, להדביק ולצבוע אותו!

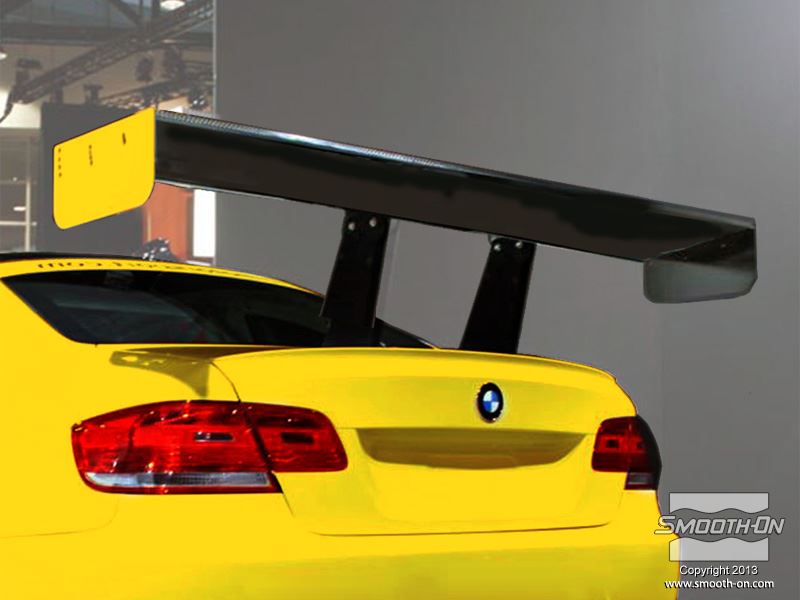

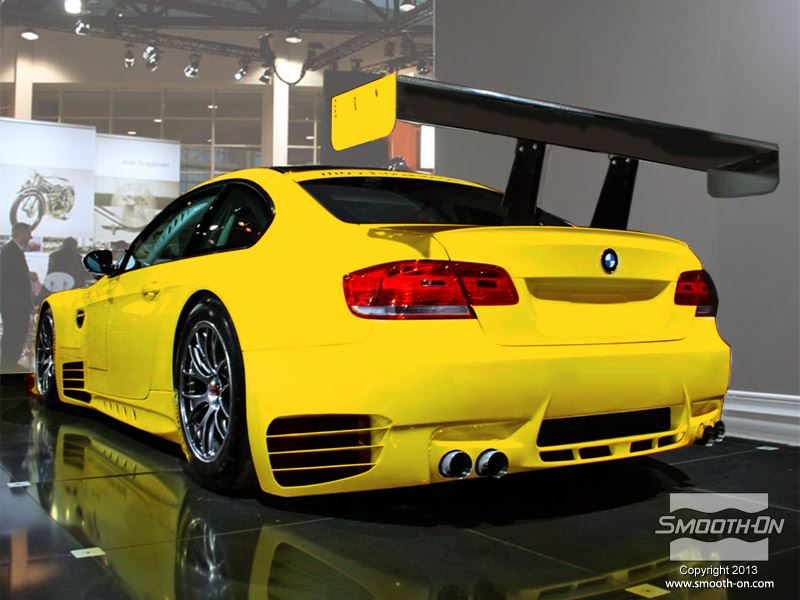

לחיצה להגדלת תמונה כנף סיבי הפחמן הגמורה, מותקנת על אחורי המכונית. כנף סיבי הפחמן הגמורה, מותקנת על אחורי המכונית.
לחיצה להגדלת תמונה כנף סיבי הפחמן הגמורה, מותקנת על אחורי המכונית. כנף סיבי הפחמן הגמורה, מותקנת על אחורי המכונית.
בתעשיית מכוניות הביצועים מכינים חלקים רבים מחומרים מרוכבים. בדים משריינים (בדי זכוכית, בדי קבלר וסיבי קרבון משולבים עם אפוקסי EpoxAmite כדי ליצור חלקים חזקים מאוד וקלים בשיכוב ידני מכינים את המודל המקורי עבור תהליך הכנת התבנית. המודל הינו חצי מכנף ספוילר עבור מכונית. מרססים שכבת ג'לקוט על בסיס אפוקסי (Gel Coat) על המודל. מכינים לג'לקוט תמיכה מסיבי זכוכית ספוגים בשרף אפוקסי. במקרה זה משתמשים בבד זכוכית לא ארוג. משתמשים בצינורות PVC כדי לספק תמיכה נוספת לתבנית. כך נראית התבנית הגמורה, לפני הכנת שקית הואקום. מכינים את מחסניות סיליקון להתזה EZ~Spray® Silicone 20 . מחברים את מחסנית הEZ~Spray® Silicone 20 אל אקדח להתזת סיליקון EZ~Spray® Jr. Gun. מורידים מהמיקסר הסטטי את הראש המרסס. ויוצקים את הסיליקון מסביב לתבנית כדי להכין מסגרת אטימה. לאחר שיוצרים אטימה, מחברים מחדש את הראש המרסס על גבי צינור הערבוב. כעת אפשר להתחיל לרסס את הEZ~Spray® Silicone 20. מרססים שכבה דקה של EZ~Spray® Silicone 20 על גבי התבנית באופן אחיד. מרססים עוד סיליקון להתזה EZ~Spray® Silicone 20 על גבי התבנית ומעבים את שכבת הסיליקון באופן אחיד. מניחים חתיכה קטנה של אריג תמיכה על גבי הסיליקון כשהוא במצב דביק Tacky כדי לחזק את האזור שבו יהיה המחבר לפיית הואקום. מרססים עוד EZ~Spray® Silicone 20 על גבי התבנית כולל על אריג התמיכה. סיליקון EZ~Spray® Silicone 20 הוא חזק במיוחד ועמיד בקריעה גם בעוביים קטנים. שקית הוואקום הגמורה הינה בעובי של כ-6.4mm. מציירים חץ אדום על התבנית ועל שקית הוואקום כדי שיהיה קל לזהות את מיקומה הנכון בעת הצבתה מחדש. גוללים את שקית הואקום מעל גבי התבנית. הסיליקון הוא גמיש וישמור על צורתו. עושים חתך קטן בחתיכת האריג ומכניסים את המחבר לצינור הואקום. שקית הואקום עם החיבור לואקום מוכנים. מורחים חומר הפרדה על פני התבנית. לפני הכנת החלק יש גם לנקות ולהבריק את התבנית. כך גימור החלק יהיה מבריק ביותר. גוזרים את בדי הפחם לגודל הרצוי. מניחים שכבה אחת של בד הפחם על התבנית. בהכנת החלק הזה השתמשו באפוקסי EpoxAmite , ניתן להשתמש באפוקסי CR-80 של חברת סיקה גרמניה. חומרים אלו הם בעלי צמיגות נמוכה ומסוגל להספיג בקלות סוגים רבים של אריגים וסיבים. ממקמים את בד הפחם בתבנית. מודדים את החומרים בעזרת משאבות מכויילות מראש. לחיצה אחת על המשאבה מחלק A היא הכמות הנכונה עבור לחיצה אחת מהמשאבה של חלק B. מודדים לכוס את חלק B. מערבבים ביסודיות את שני החלקים. חשוב לגרד את צידי מיכל הערבוב ואת התחתית מספר פעמים כדי לוודא ערבוב טוב. שופכים את האפוקסי להספגה הEpoxAmite על משטח בדי הפחם. יש להשתמש במספיק חומר כדי להרטיב ולהספיג כראוי את כל הבד. מורחים אפוקסי להספגה EpoxAmite בעזרת מברשות ורולרים. האפוקסי מרטיב בקלות את בד סיבי הפחמן. מניחים שכבות נוספות של בד קרבון בין השכבות מורחים שכבה נוספת של אפוקסי להספגה EpoxAmine בכל פעם. מניחים על בד הקרבון המסופג בד קילוף Peel ply. לאחר מכן, מניחים ניילון מחורר מניחים מחדש את שקית הוואקום. מסדרים את מסגרת האטימה מהסיליקון על התבנית כדי לוודא אטימה מלאה ומיקום נכון של השקית. מחברים את צינור הואקום לחיבור בשקית הסיליקון. משאבת הואקום צריכה להיות מסוגלת למשוך 29 אינטש כספית ( 0.973Bar). הואקום לוחץ על החלק ומוציא ממנו את בועות האוויר שנקלעו במהלך ההספגה. התבנית נשארת תחת הלחץ של הואקוםעל מנת לשחרר את כל האוויר מהחלק. נותנים לאפוקסי להתמצק תוך כדי הפעלת הואקום כדי למנוע פגמים בחלק. לאחר ש אפוקסי להספגה EpoxAmide התמצק לחלוטין ניתן להסיר את שקית הEZ~Spray. גוללים את שקית הואקום מעל גבי התבנית. לאחר מכן ניתן לאחסן אותה עד לשימוש הבא. מורידים את בד הקילוף ואת הניילון המחורר מהחלק. מוציאים בעדינות את החלק מהתבנית. מוציאים בעדינות את החלק מהתבנית. הצורה הגאומטרית של התבנית הועתקה במדוייק לחלק מסיבי הפחמן. ל אפוקסי להספגה EpoxAmite (לאחר התמצקות מוחלטת) יש תכונות פיסיקאליות מצויינות וביצועים מעולים. ניתן לשייף, לעצב, לחרוט, לקדוח, להדביק ולצבוע אותו! כנף סיבי הפחמן הגמורה, מותקנת על אחורי המכונית. כנף סיבי הפחמן הגמורה, מותקנת על אחורי המכונית.

רשימת חומרים המומלצים לעבודה ביישום זה

GC1 050 ג'ל קוט לבן WHITE GELCOAT
EpoxAmite - להספגה ללא שימוש במשקל!
Sika Trennwachs 818
Ez-Spray Silicone 20
SIKABIRESIN CR80
EpoxAmite GELCOAT
NEW EZ-Spray Jr. Spray Gun
TC-06-P
Peel ply בד קילוף
ניילון מחורר
אביזרי עזר נוספים להכנת שקיות ואקום
