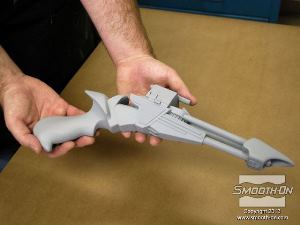

לחיצה להגדלת תמונה מלטשים ומשייפים את המודל המקורי. מלטשים ומשייפים את המודל המקורי.
לחיצה להגדלת תמונה קודחים חור בידית האקדח, כדי שיהיה אפשר לקבע אותו על לוח הבסיס. קודחים חור בידית האקדח, כדי שיהיה אפשר לקבע אותו על לוח הבסיס.
לחיצה להגדלת תמונה קודחים חור תואם על לוח הבסיס. קודחים חור תואם על לוח הבסיס.

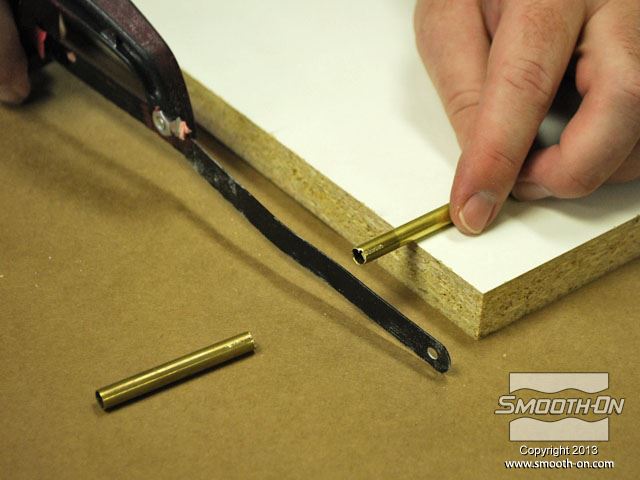

לחיצה להגדלת תמונה חותכים צינור פליז קטן באורך הרצוי. חותכים צינור פליז קטן באורך הרצוי.

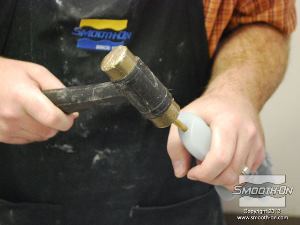

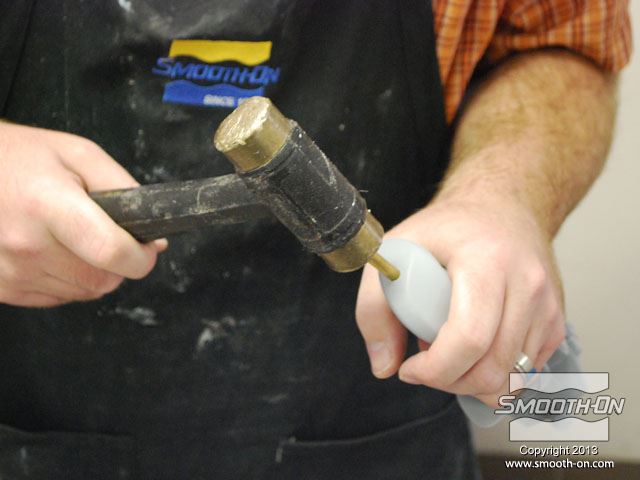

לחיצה להגדלת תמונה מכניסים את צינור הפליז לתוך ידית האקדח. מכניסים את צינור הפליז לתוך ידית האקדח.

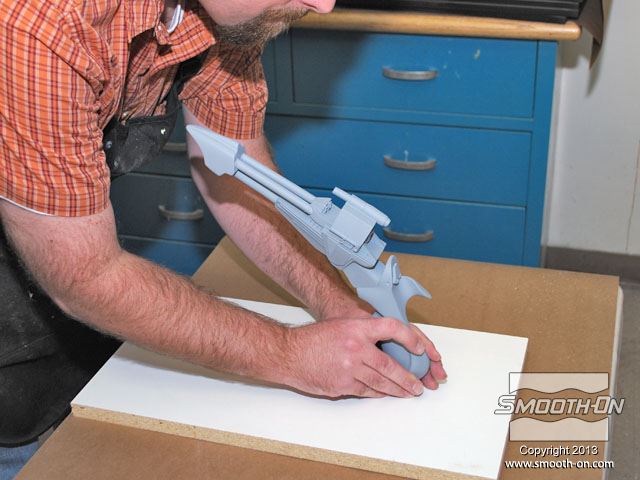

לחיצה להגדלת תמונה מכניסים את צינור הפליז (שכבר נמצא בידית האקדח) אל החור בלוח הבסיס. מכניסים את צינור הפליז (שכבר נמצא בידית האקדח) אל החור בלוח הבסיס.

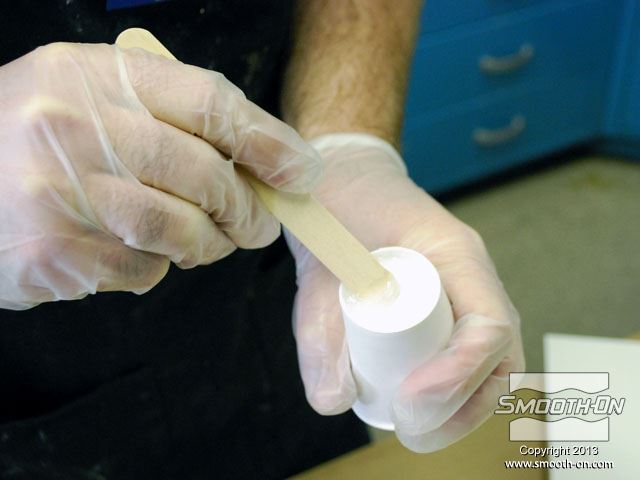

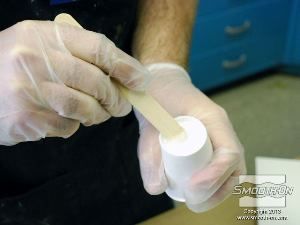

לחיצה להגדלת תמונה מערבבים דבק אפוקסי Super Instant. מערבבים דבק אפוקסי Super Instant.

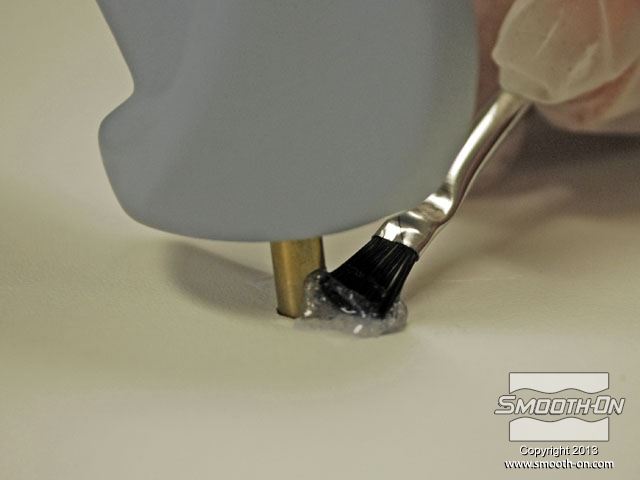

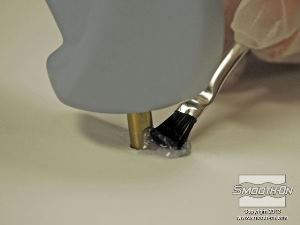

לחיצה להגדלת תמונה מורחים את האפוקסי על צינור הפליז ולוח הבסיס. מורחים את האפוקסי על צינור הפליז ולוח הבסיס.

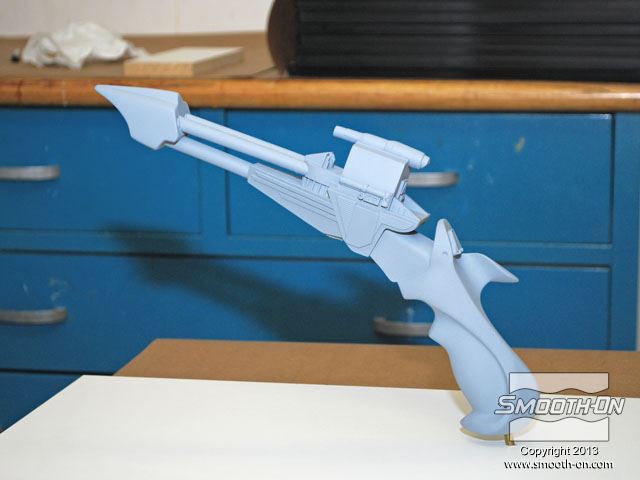

לחיצה להגדלת תמונה האקדח ניצב ומוכן לתהליך הכנת התבנית. האקדח ניצב ומוכן לתהליך הכנת התבנית.

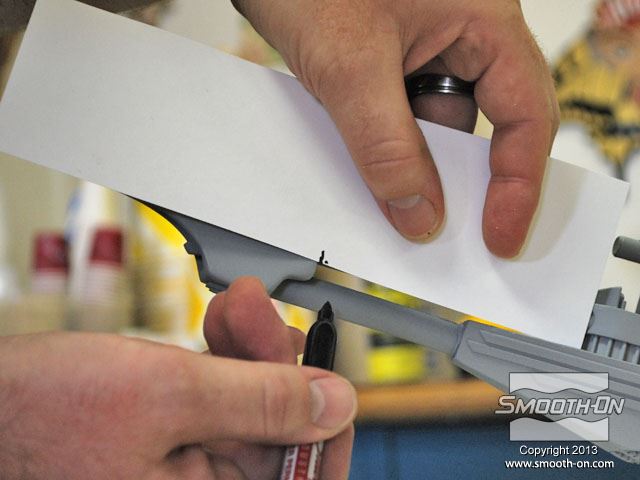

לחיצה להגדלת תמונה מודדים חתיכת נייר בריסטול באורך מתאים כדי להכין מודדים חתיכת נייר בריסטול באורך מתאים כדי להכין "סתימה" עבור החלל הקיים באזור הקנה של האקדח.

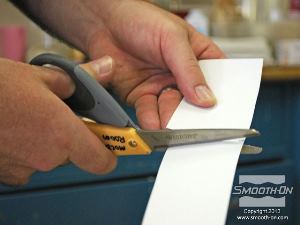

לחיצה להגדלת תמונה חותכים את הבריסטול. חותכים את הבריסטול.

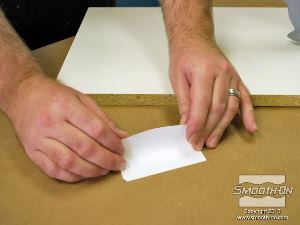

לחיצה להגדלת תמונה מקפלים את הבריסטול לצורת מקפלים את הבריסטול לצורת "V".

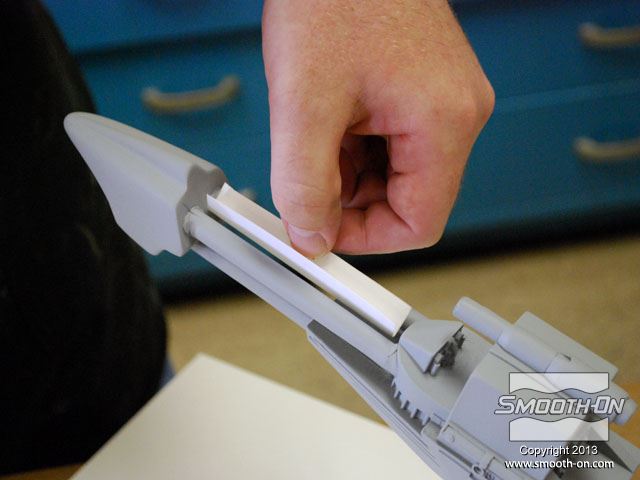

לחיצה להגדלת תמונה מכניסים את חתיכת הבריסטול לקנה כך שתסתום את האזור הפתוח ותמנע זרימה של סיליקון דרכו. מכניסים את חתיכת הבריסטול לקנה כך שתסתום את האזור הפתוח ותמנע זרימה של סיליקון דרכו.
לחיצה להגדלת תמונה מערבבים דבק אפוקסי Super Instant. מערבבים דבק אפוקסי Super Instant.

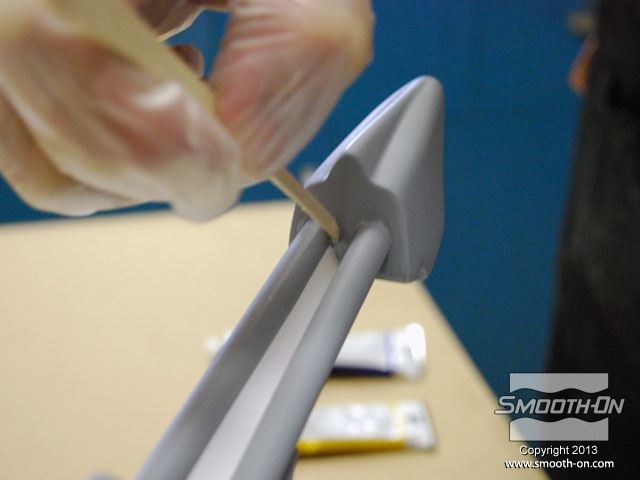

לחיצה להגדלת תמונה מורחים בזהירות את ה אפוקסי על האיזורים בהם סתימת הבריסטול נוגעת בקנה. מורחים בזהירות את ה אפוקסי על האיזורים בהם סתימת הבריסטול נוגעת בקנה.

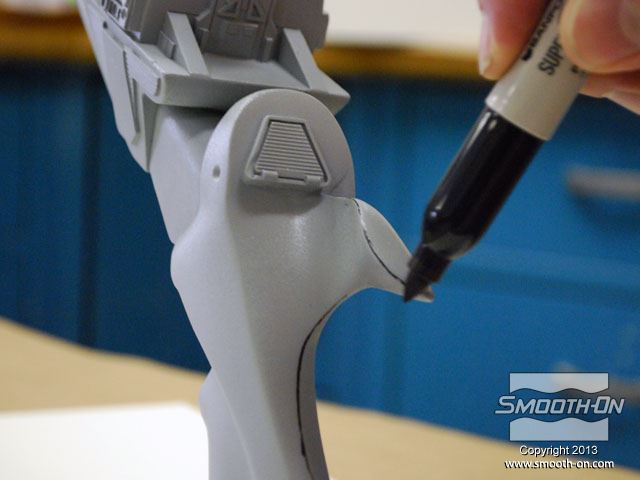

לחיצה להגדלת תמונה מציירים על המודל קו החוצה אותו לשניים. מציירים על המודל קו החוצה אותו לשניים.

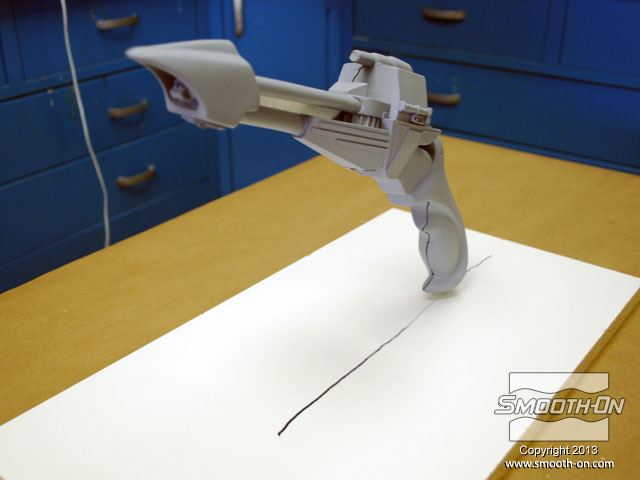

לחיצה להגדלת תמונה מציירים את ההיטל של הקו גם על לוח הבסיס. הקו ישמש כסימון להיכן יש לחתוך את התבנית כדי לחלוץ את המודל בהמשך. מציירים את ההיטל של הקו גם על לוח הבסיס. הקו ישמש כסימון להיכן יש לחתוך את התבנית כדי לחלוץ את המודל בהמשך.

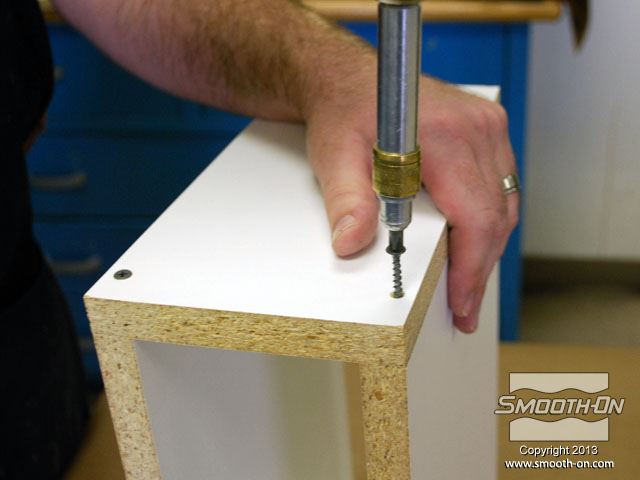

לחיצה להגדלת תמונה בונים קופסת תבנית מלוחות מלאמין. בונים קופסת תבנית מלוחות מלאמין.

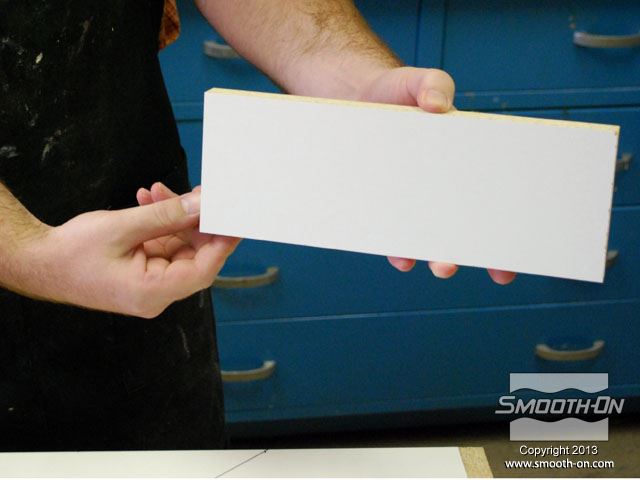

לחיצה להגדלת תמונה חותכים לוח אחד לגודל המתאים בכדי להשתמש בו כ חותכים לוח אחד לגודל המתאים בכדי להשתמש בו כ "דמה". תפקידו של לוח זה הוא להקטין את חלל הקופסת התבנית וכך לצמצם את כמות הסיליקון ליציקה שתשמש להכנת התבנית (תמונות בהמשך).

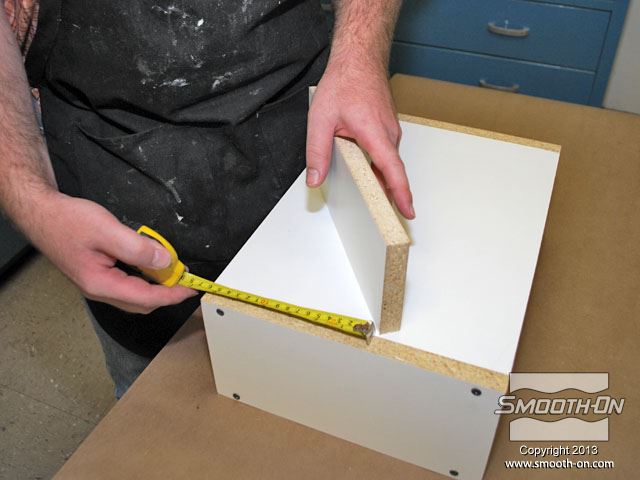

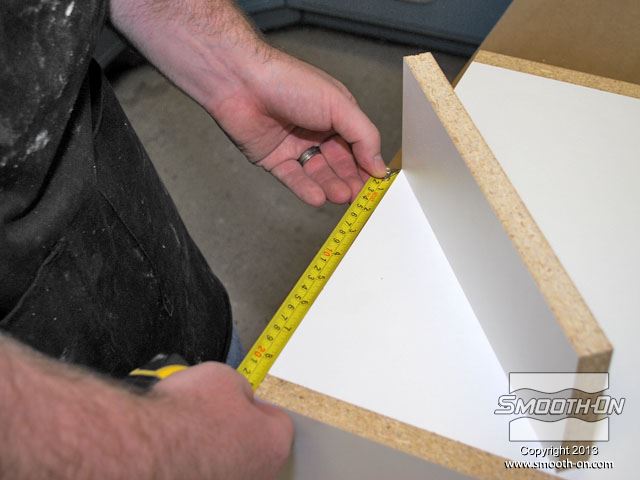

לחיצה להגדלת תמונה מודדים את הגובה שבו ימוקם לוח הדמה בקופסת התבנית. מודדים את הגובה שבו ימוקם לוח הדמה בקופסת התבנית.
לחיצה להגדלת תמונה לוקחים את מידת הרוחב של מיקום לוח הדמה. לוקחים את מידת הרוחב של מיקום לוח הדמה.

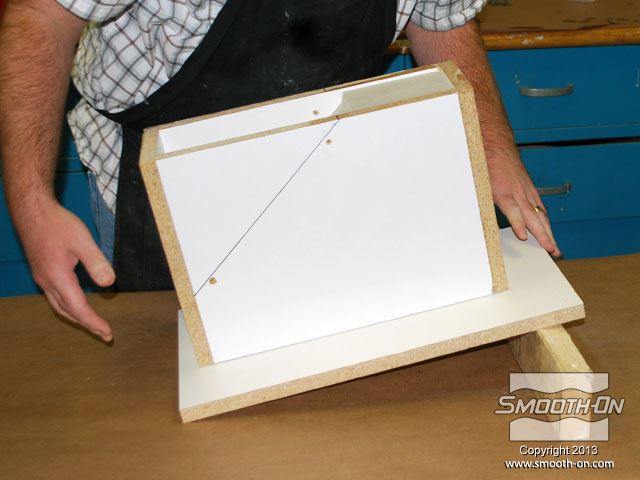

לחיצה להגדלת תמונה מציירים קו אלכסוני שמסמן את מיקום לוח הדמה בקופסת התבנית. מציירים קו אלכסוני שמסמן את מיקום לוח הדמה בקופסת התבנית.

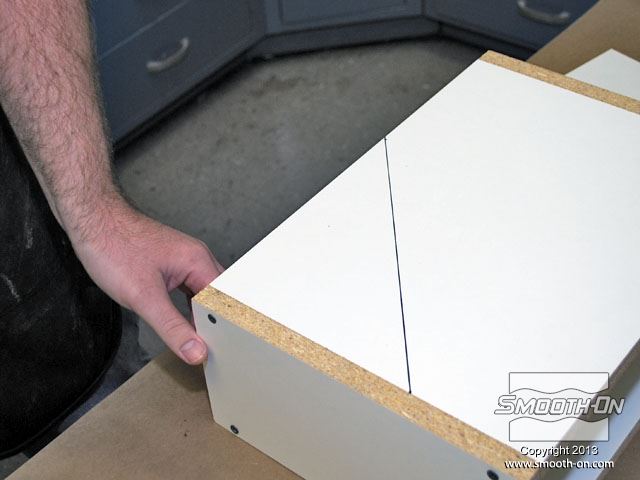

לחיצה להגדלת תמונה קו זה מהווה סימון עבור הברגים שיחזיקו את לוח הדמה במקומו. קו זה מהווה סימון עבור הברגים שיחזיקו את לוח הדמה במקומו.

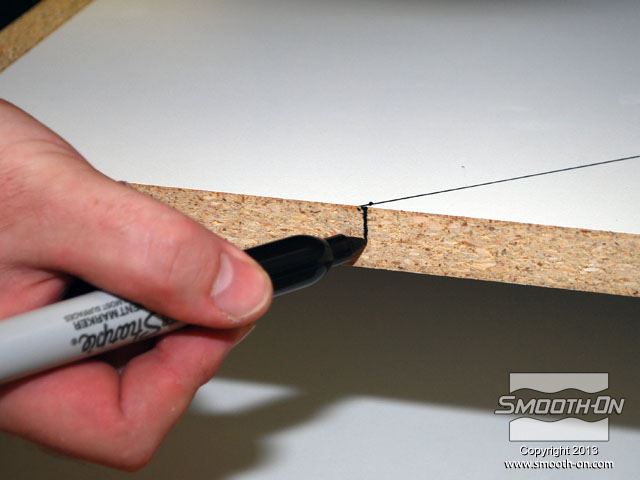

לחיצה להגדלת תמונה ממשיכים את סימוני המיקום גם אל דפנות הלוחות. ממשיכים את סימוני המיקום גם אל דפנות הלוחות.
לחיצה להגדלת תמונה מכניסים את לוח הדמה אל קופסת התבנית. מכניסים את לוח הדמה אל קופסת התבנית.

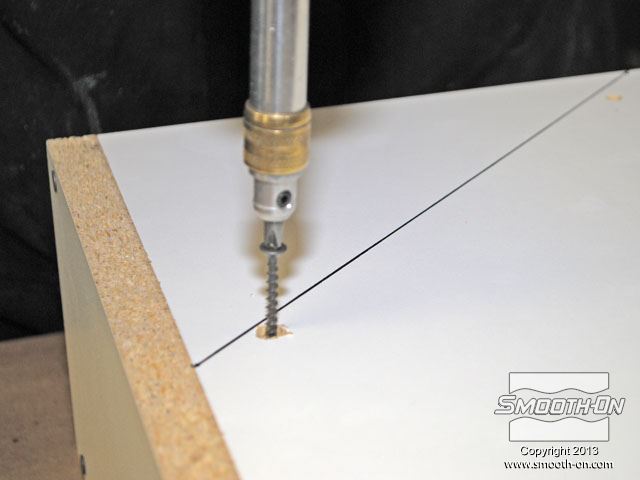

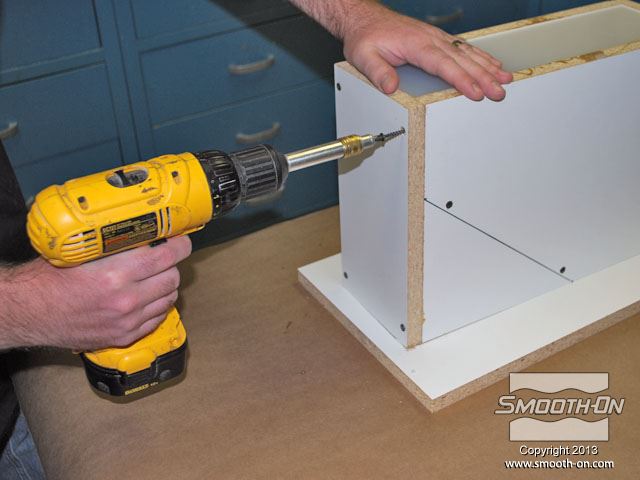

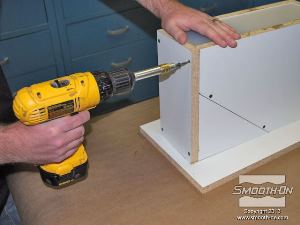

לחיצה להגדלת תמונה מקבעים את לוח הדמה במקומו בעזרת ברגים. מקבעים את לוח הדמה במקומו בעזרת ברגים.

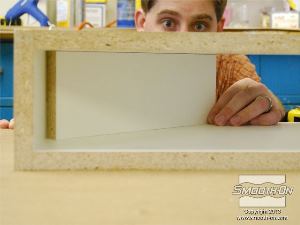

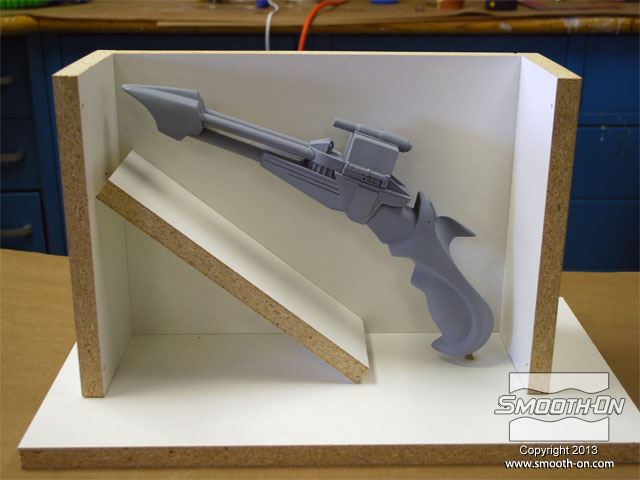

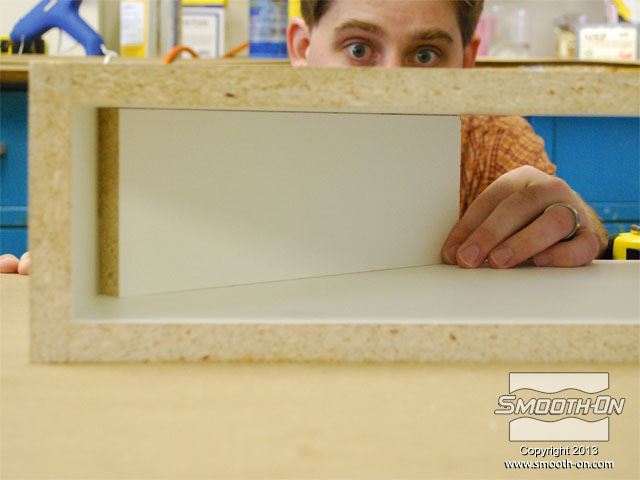

לחיצה להגדלת תמונה בתמונה: חתך צד של התבנית המראה איך לוח הדמה ממוקם בתוך קופסת התבנית. בתמונה: חתך צד של התבנית המראה איך לוח הדמה ממוקם בתוך קופסת התבנית.

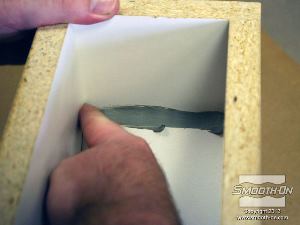

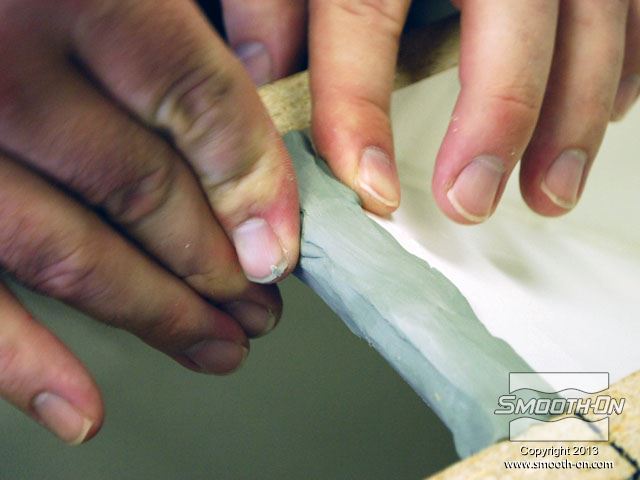

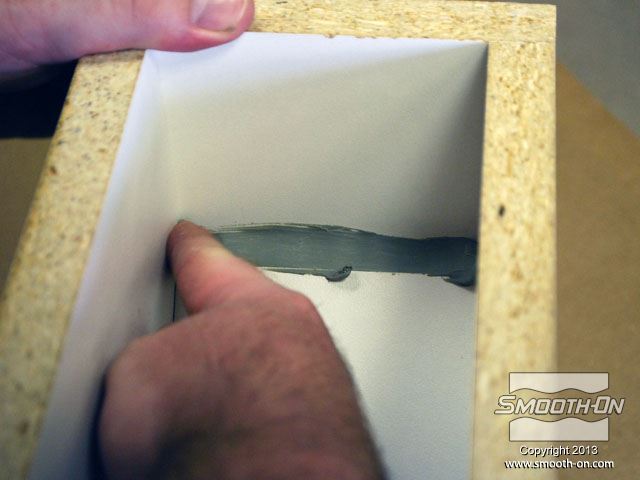

לחיצה להגדלת תמונה אוטמים את המרווחים (ה אוטמים את המרווחים (ה"תפרים") הקיימים בקופסת התבנית בעזרת חימר לעיצוב נטול-גופרית על בסיס שמן LBT.

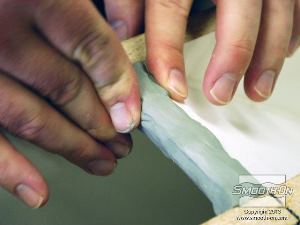

לחיצה להגדלת תמונה אוטמים בעזרת החימר גם את התפר בחלקו התחתון של לוח הדמה. אוטמים בעזרת החימר גם את התפר בחלקו התחתון של לוח הדמה.

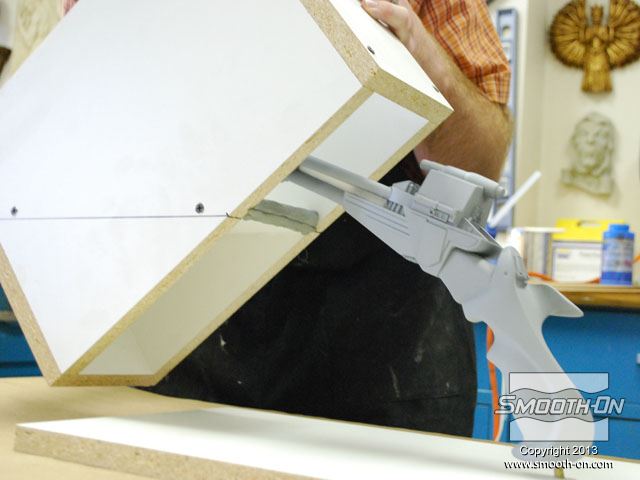

לחיצה להגדלת תמונה מכניסים בזהירות המודל אל תוך קופסת התבנית. מכניסים בזהירות המודל אל תוך קופסת התבנית.

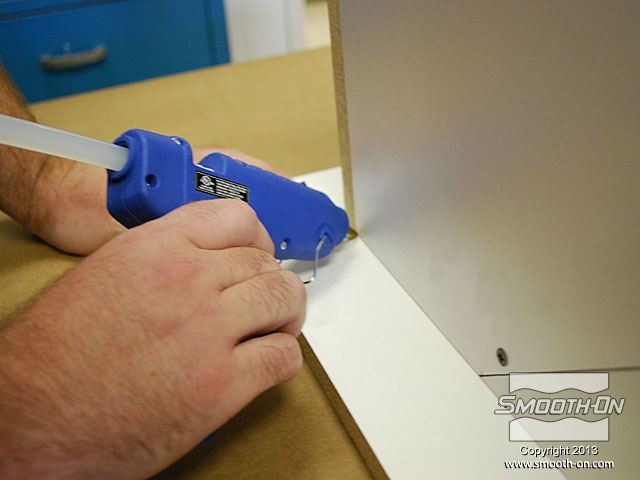

לחיצה להגדלת תמונה אוטמים את התפרים החיצוניים בקופסת התבנית בעזרת דבק חם. אוטמים את התפרים החיצוניים בקופסת התבנית בעזרת דבק חם.
לחיצה להגדלת תמונה שופכים למיכל הערבוב את חלק הבסיס של סיליקון שקוף למחצה Mold Max 15T. שופכים למיכל הערבוב את חלק הבסיס של סיליקון שקוף למחצה Mold Max 15T.
לחיצה להגדלת תמונה שופכים למיכל הערבוב גם את חלק המקשה של הסיליקון. שופכים למיכל הערבוב גם את חלק המקשה של הסיליקון.

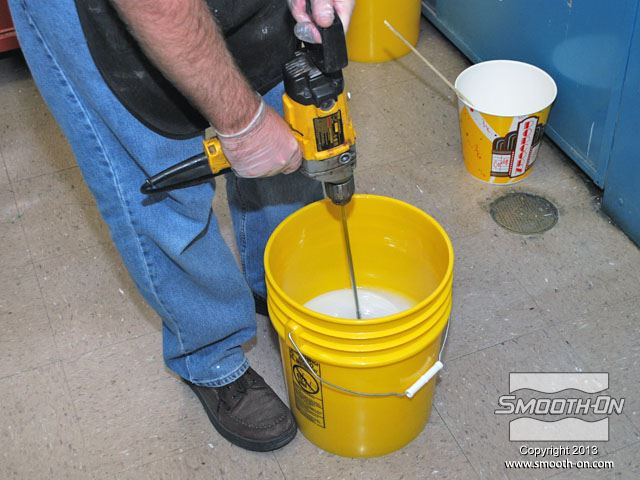

לחיצה להגדלת תמונה מערבבים את סיליקון ליציקה Mold Max 15T בעזרת מקדחה עם ראש מיקסר. מערבבים את סיליקון ליציקה Mold Max 15T בעזרת מקדחה עם ראש מיקסר.

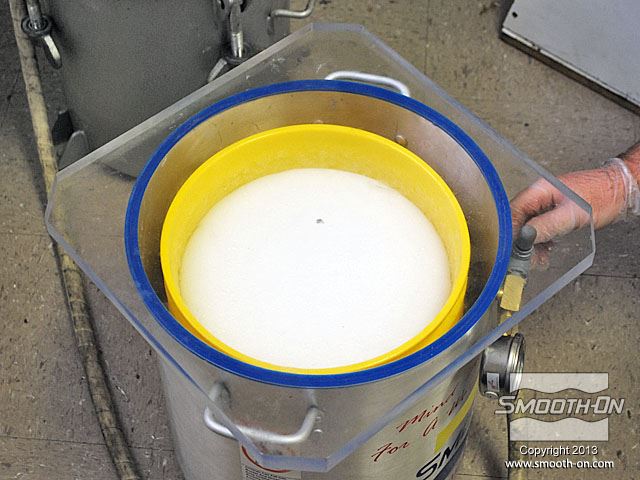

לחיצה להגדלת תמונה מכניסים את ה סיליקון ליציקה לתא ואקום כדי להוציא ממנו שאריות אוויר. מכניסים את ה סיליקון ליציקה לתא ואקום כדי להוציא ממנו שאריות אוויר.

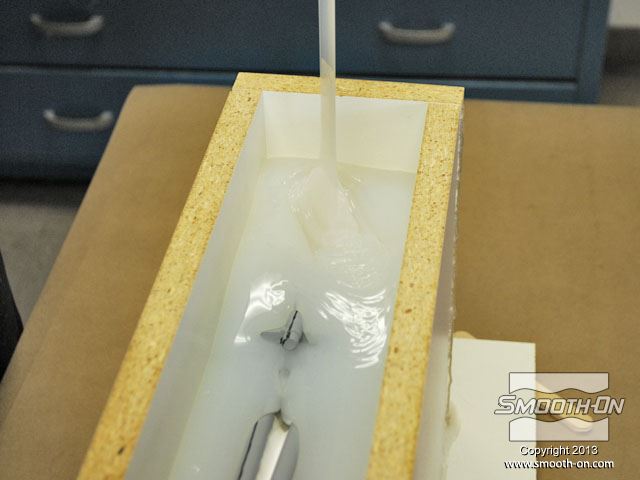

לחיצה להגדלת תמונה שופכים את סיליקון Mold Max 15T אל תוך קופסת התבנית באיטיות. שופכים את סיליקון Mold Max 15T אל תוך קופסת התבנית באיטיות.
לחיצה להגדלת תמונה סיליקון ליציקה Mold Max 15T זורם על האקדח ומכסה אותו. סיליקון ליציקה Mold Max 15T זורם על האקדח ומכסה אותו.
לחיצה להגדלת תמונה מניחים לסיליקון Mold Max 15T להתמצק במשך הלילה (16 שעות) בטמפרטורת החדר (23C). מניחים לסיליקון Mold Max 15T להתמצק במשך הלילה (16 שעות) בטמפרטורת החדר (23C).
לחיצה להגדלת תמונה לאחר שהסיליקון התמצק לגמרי, פותחים את קופסת התבנית. לאחר שהסיליקון התמצק לגמרי, פותחים את קופסת התבנית.

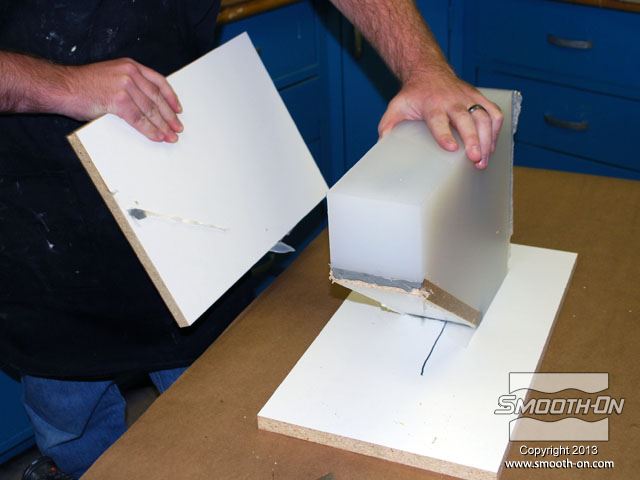

לחיצה להגדלת תמונה מורידים את צידי קופסת התבנית ושומרים את הלוחות. מורידים את צידי קופסת התבנית ושומרים את הלוחות.

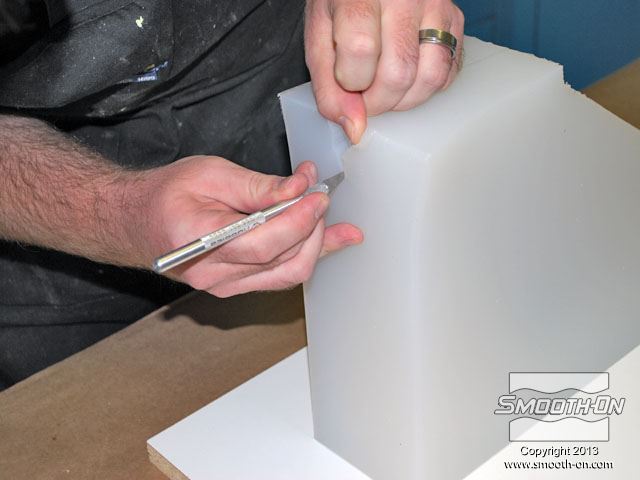

לחיצה להגדלת תמונה חותכים בזהירות את תבנית הסיליקון עם סכין מנתחים. חותכים בזהירות את תבנית הסיליקון עם סכין מנתחים.

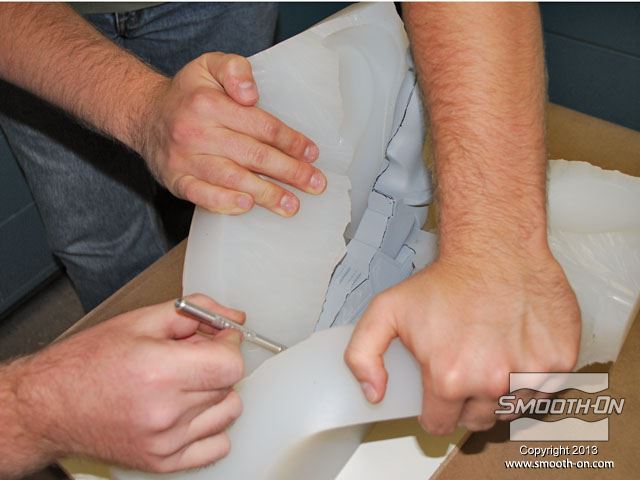

לחיצה להגדלת תמונה נעזרים באדם נוסף שיחזיק את התבנית פתוחה בזמן החיתוך. נעזרים באדם נוסף שיחזיק את התבנית פתוחה בזמן החיתוך.

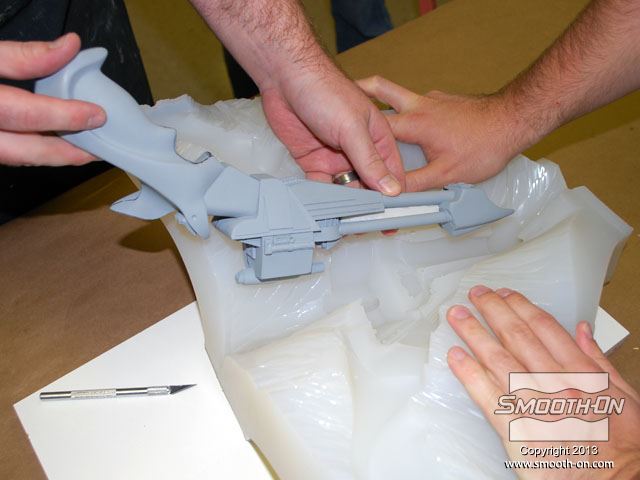

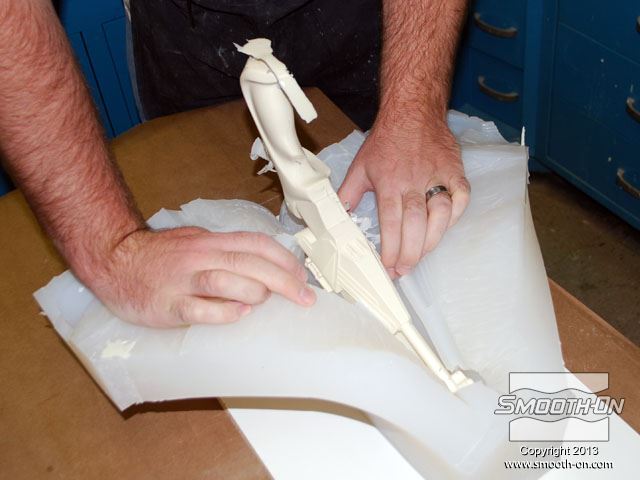

לחיצה להגדלת תמונה מוציאים בזהירות את המודל המקורי מהתבנית. מוציאים בזהירות את המודל המקורי מהתבנית.

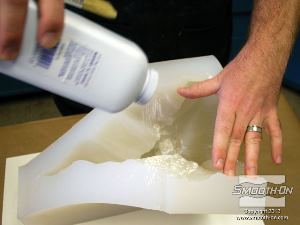

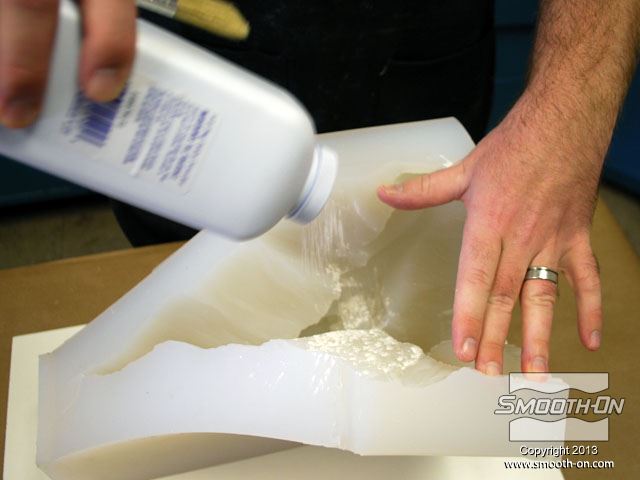

לחיצה להגדלת תמונה מפזרים מעט טלק על פני התבנית כדי לצמצם התפתחות של בועות על פני השטח. מפזרים מעט טלק על פני התבנית כדי לצמצם התפתחות של בועות על פני השטח.

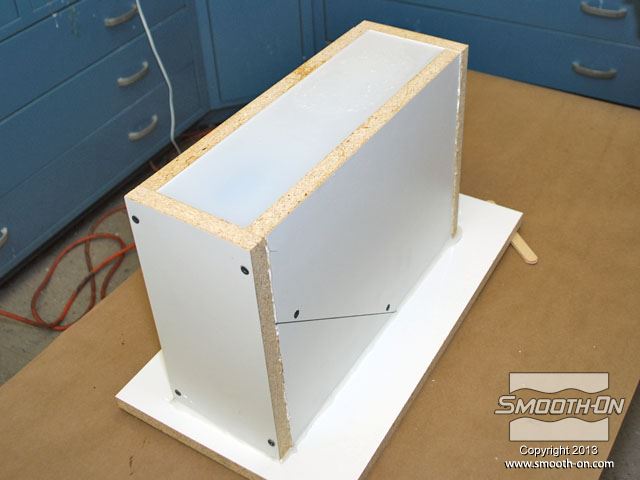

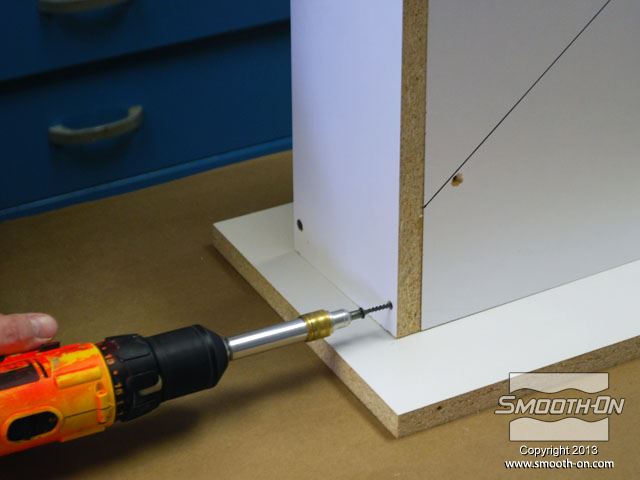

לחיצה להגדלת תמונה סוגרים מחדש את קופסת התבנית על תבנית סיליקון Mold Max 15T. סוגרים מחדש את קופסת התבנית על תבנית סיליקון Mold Max 15T.

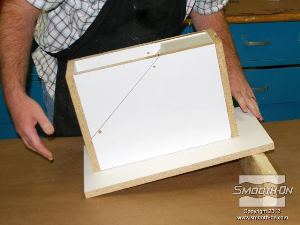

לחיצה להגדלת תמונה מציבים את התבנית בזווית כדי להקטין את היווצרות בועות האוויר. מציבים את התבנית בזווית כדי להקטין את היווצרות בועות האוויר.
לחיצה להגדלת תמונה מודדים את חלקי הבסיס והמקשה ביחס ערבוב 1A:1B (לפי נפח), של פוליאוריתן קשיח מהיר ליציקה Smooth-Cast 320. מודדים את חלקי הבסיס והמקשה ביחס ערבוב 1A:1B (לפי נפח), של פוליאוריתן קשיח מהיר ליציקה Smooth-Cast 320.

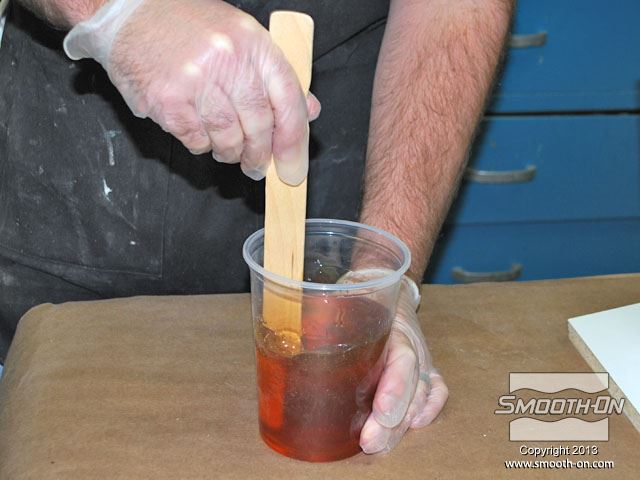

לחיצה להגדלת תמונה מערבבים ביסודיות את הפוליאוריטן ליציקה . מערבבים ביסודיות את הפוליאוריטן ליציקה .
לחיצה להגדלת תמונה מעבירים את ה פוליאוריטן ליציקה Smooth Cast 320 לכוס קטנה יותר. מעבירים את ה פוליאוריטן ליציקה Smooth Cast 320 לכוס קטנה יותר.

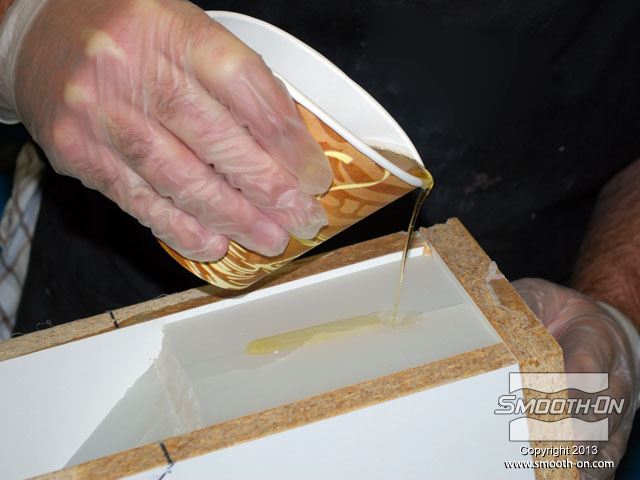

לחיצה להגדלת תמונה לשרף זה צמיגות נמוכה מאוד, מה שהופך את מזיגתו לתבנית לקלה ביותר. לשרף זה צמיגות נמוכה מאוד, מה שהופך את מזיגתו לתבנית לקלה ביותר.
לחיצה להגדלת תמונה מוציאים את יציקת הפוליאוריתן Smooth Cast 320 מתבנית הסיליקון Mold Max 15T. מוציאים את יציקת הפוליאוריתן Smooth Cast 320 מתבנית הסיליקון Mold Max 15T.

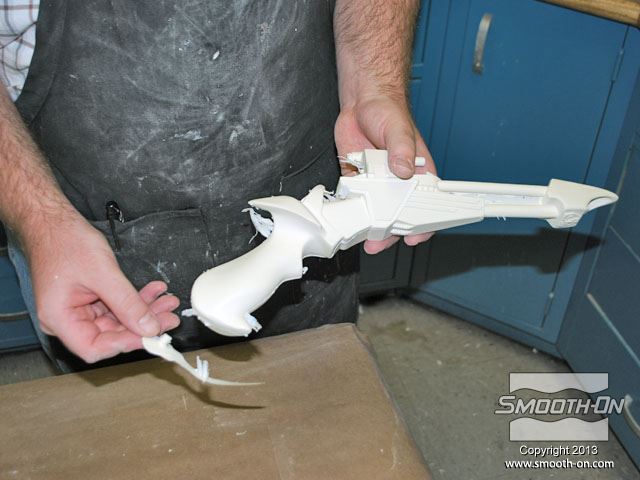

לחיצה להגדלת תמונה חותכים את הפלאשים מקצוות היציקה. חותכים את הפלאשים מקצוות היציקה.

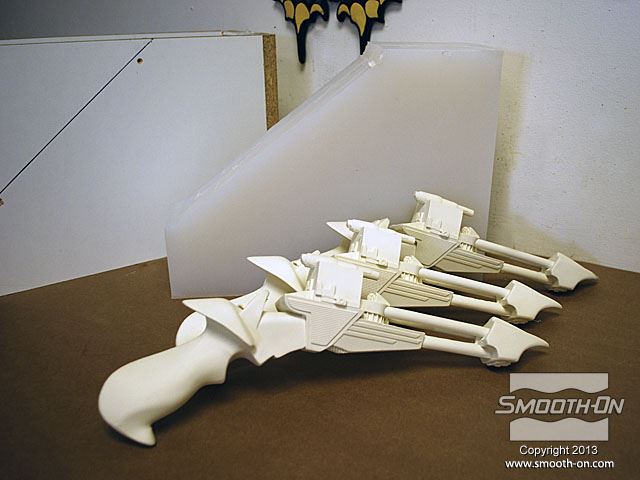

לחיצה להגדלת תמונה תבנית מגומי סיליקון Mold Max 15T הינה חזקה ומאפשרת ביצוע יציקות רבות. תבנית מגומי סיליקון Mold Max 15T הינה חזקה ומאפשרת ביצוע יציקות רבות.
לחיצה להגדלת תמונה מלטשים וצובעים את היציקה. מלטשים וצובעים את היציקה.

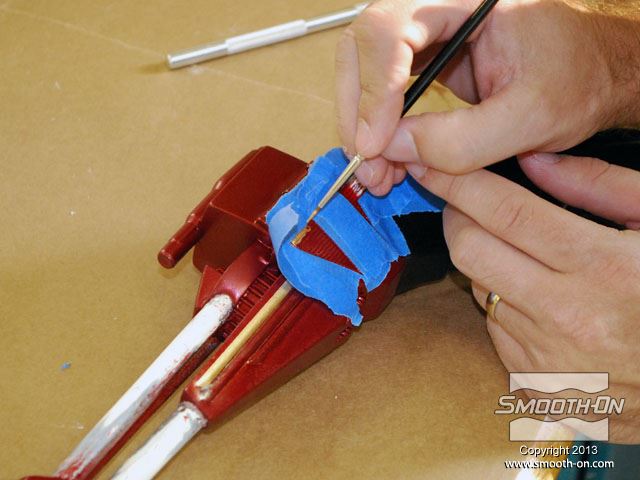

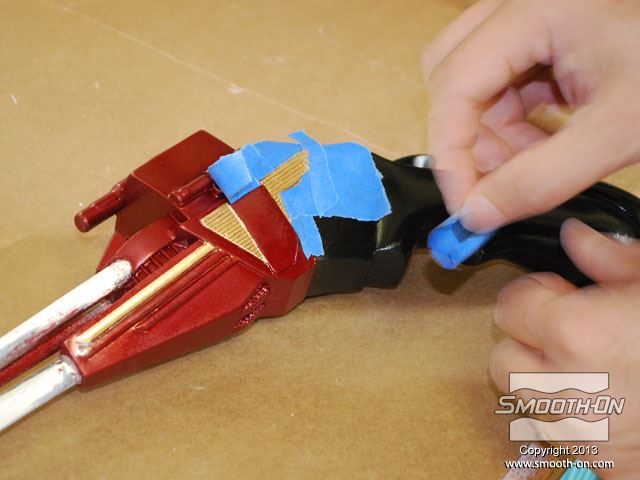

לחיצה להגדלת תמונה משתמשים בסלוטייפ כדי לבצע צביעה מדוייקת. משתמשים בסלוטייפ כדי לבצע צביעה מדוייקת.

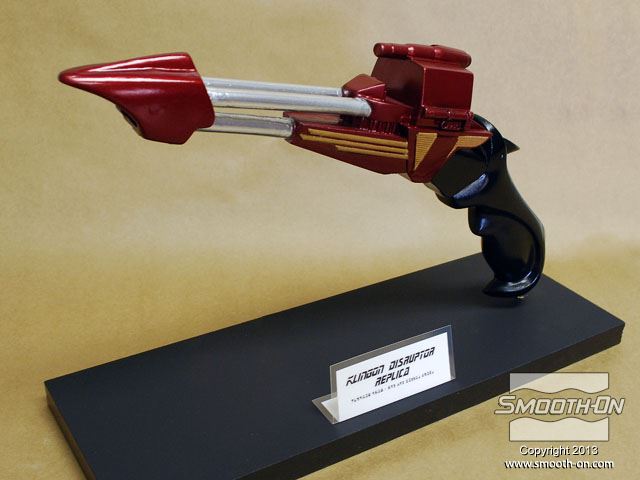

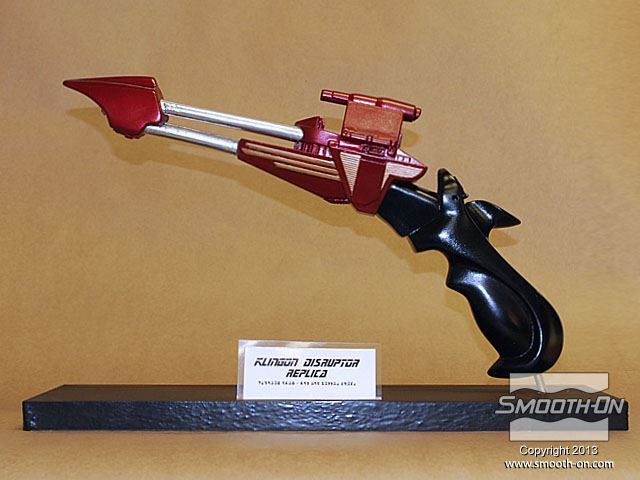

לחיצה להגדלת תמונה היציקה הגמורה ניצבת על מעמד עבור תצוגה. היציקה הגמורה ניצבת על מעמד עבור תצוגה.
לחיצה להגדלת תמונה יציקת פוליאוריתן יכולה להיות שווה כמה מאות דולרים בשוק לאספנים! יציקת פוליאוריתן יכולה להיות שווה כמה מאות דולרים בשוק לאספנים!
מלטשים ומשייפים את המודל המקורי. קודחים חור בידית האקדח, כדי שיהיה אפשר לקבע אותו על לוח הבסיס. קודחים חור תואם על לוח הבסיס. חותכים צינור פליז קטן באורך הרצוי. מכניסים את צינור הפליז לתוך ידית האקדח. מכניסים את צינור הפליז (שכבר נמצא בידית האקדח) אל החור בלוח הבסיס. מערבבים דבק אפוקסי Super Instant. מורחים את האפוקסי על צינור הפליז ולוח הבסיס. האקדח ניצב ומוכן לתהליך הכנת התבנית. מודדים חתיכת נייר בריסטול באורך מתאים כדי להכין חותכים את הבריסטול. מקפלים את הבריסטול לצורת מכניסים את חתיכת הבריסטול לקנה כך שתסתום את האזור הפתוח ותמנע זרימה של סיליקון דרכו. מערבבים דבק אפוקסי Super Instant. מורחים בזהירות את ה אפוקסי על האיזורים בהם סתימת הבריסטול נוגעת בקנה. מציירים על המודל קו החוצה אותו לשניים. מציירים את ההיטל של הקו גם על לוח הבסיס. הקו ישמש כסימון להיכן יש לחתוך את התבנית כדי לחלוץ את המודל בהמשך. בונים קופסת תבנית מלוחות מלאמין. חותכים לוח אחד לגודל המתאים בכדי להשתמש בו כ מודדים את הגובה שבו ימוקם לוח הדמה בקופסת התבנית. לוקחים את מידת הרוחב של מיקום לוח הדמה. מציירים קו אלכסוני שמסמן את מיקום לוח הדמה בקופסת התבנית. קו זה מהווה סימון עבור הברגים שיחזיקו את לוח הדמה במקומו. ממשיכים את סימוני המיקום גם אל דפנות הלוחות. מכניסים את לוח הדמה אל קופסת התבנית. מקבעים את לוח הדמה במקומו בעזרת ברגים. בתמונה: חתך צד של התבנית המראה איך לוח הדמה ממוקם בתוך קופסת התבנית. אוטמים את המרווחים (ה אוטמים בעזרת החימר גם את התפר בחלקו התחתון של לוח הדמה. מכניסים בזהירות המודל אל תוך קופסת התבנית. אוטמים את התפרים החיצוניים בקופסת התבנית בעזרת דבק חם. שופכים למיכל הערבוב את חלק הבסיס של סיליקון שקוף למחצה Mold Max 15T. שופכים למיכל הערבוב גם את חלק המקשה של הסיליקון. מערבבים את סיליקון ליציקה Mold Max 15T בעזרת מקדחה עם ראש מיקסר. מכניסים את ה סיליקון ליציקה לתא ואקום כדי להוציא ממנו שאריות אוויר. שופכים את סיליקון Mold Max 15T אל תוך קופסת התבנית באיטיות. סיליקון ליציקה Mold Max 15T זורם על האקדח ומכסה אותו. מניחים לסיליקון Mold Max 15T להתמצק במשך הלילה (16 שעות) בטמפרטורת החדר (23C). לאחר שהסיליקון התמצק לגמרי, פותחים את קופסת התבנית. מורידים את צידי קופסת התבנית ושומרים את הלוחות. חותכים בזהירות את תבנית הסיליקון עם סכין מנתחים. נעזרים באדם נוסף שיחזיק את התבנית פתוחה בזמן החיתוך. מוציאים בזהירות את המודל המקורי מהתבנית. מפזרים מעט טלק על פני התבנית כדי לצמצם התפתחות של בועות על פני השטח. סוגרים מחדש את קופסת התבנית על תבנית סיליקון Mold Max 15T. מציבים את התבנית בזווית כדי להקטין את היווצרות בועות האוויר. מודדים את חלקי הבסיס והמקשה ביחס ערבוב 1A:1B (לפי נפח), של פוליאוריתן קשיח מהיר ליציקה Smooth-Cast 320. מערבבים ביסודיות את הפוליאוריטן ליציקה . מעבירים את ה פוליאוריטן ליציקה Smooth Cast 320 לכוס קטנה יותר. לשרף זה צמיגות נמוכה מאוד, מה שהופך את מזיגתו לתבנית לקלה ביותר. מוציאים את יציקת הפוליאוריתן Smooth Cast 320 מתבנית הסיליקון Mold Max 15T. חותכים את הפלאשים מקצוות היציקה. תבנית מגומי סיליקון Mold Max 15T הינה חזקה ומאפשרת ביצוע יציקות רבות. מלטשים וצובעים את היציקה. משתמשים בסלוטייפ כדי לבצע צביעה מדוייקת. היציקה הגמורה ניצבת על מעמד עבור תצוגה. יציקת פוליאוריתן יכולה להיות שווה כמה מאות דולרים בשוק לאספנים!

רשימת חומרים המומלצים לעבודה ביישום זה

MOLD MAX 15
LBT
SMOOTH CAST 320
Super Instant Epoxy
