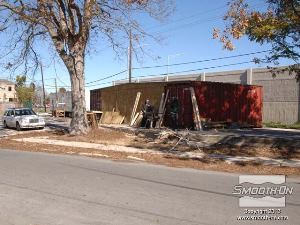

לחיצה להגדלת תמונה זמן קצר לאחר שהוריקן קטרינה מפע בעיר ניו-אורלינס, צ'יפ מוריסון החל ביצירת תבניות מגומי פוליאוריטן VytaFlex® 60 שישמשו ליציקת לוחות בטון מודולארים. הסדנה בה עבד מורכבת ממכולות שהולחמו ביחד. זמן קצר לאחר שהוריקן קטרינה מפע בעיר ניו-אורלינס, צ'יפ מוריסון החל ביצירת תבניות מגומי פוליאוריטן VytaFlex® 60 שישמשו ליציקת לוחות בטון מודולארים. הסדנה בה עבד מורכבת ממכולות שהולחמו ביחד.
לחיצה להגדלת תמונה למרות שהמקום רחוק מהאוקיינוס, הרצפה מלאה בצדפות שהוריקן קטרינה העיף למרחק קילומרטרים רבים. למרות שהמקום רחוק מהאוקיינוס, הרצפה מלאה בצדפות שהוריקן קטרינה העיף למרחק קילומרטרים רבים.

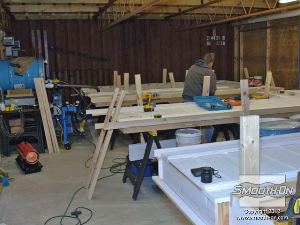

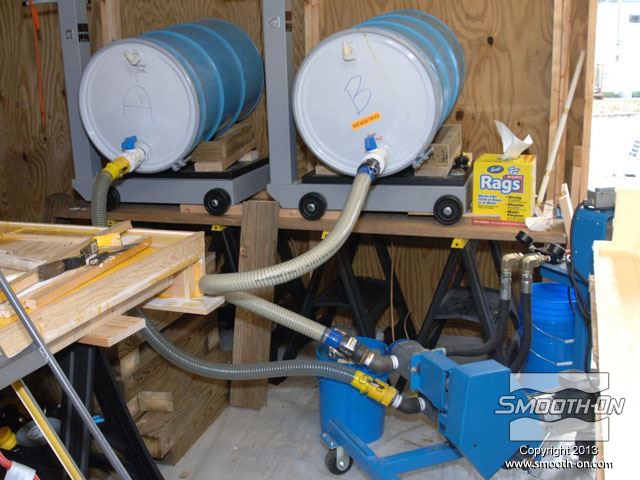

לחיצה להגדלת תמונה שטח העבודה היה מצומצם אך היה בו מספיק מקום למכונת ערבוב EZ Mix Meter Mix ומיכלים גדולים של שרף פוליאורתן VytaFlex 60. שטח העבודה היה מצומצם אך היה בו מספיק מקום למכונת ערבוב EZ Mix Meter Mix ומיכלים גדולים של שרף פוליאורתן VytaFlex 60.

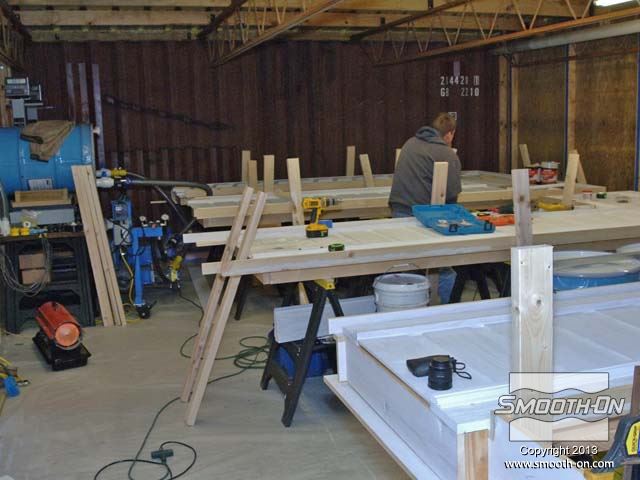

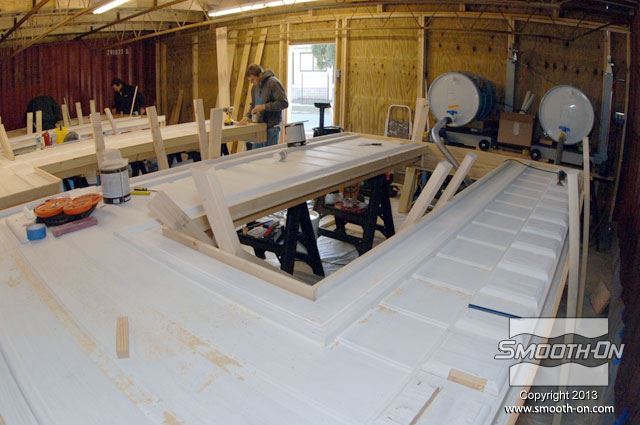

לחיצה להגדלת תמונה המודל המקורי, עליו יוצקים את הגומי פוליאורתן ניבנה משילוב של עץ ושרף פוליאסתר. בשלב זה יוצרים את כל פרטי העיצוב הקטנים, כדי שיעברו לתבנית וליציקות הבטון לאחר מכן. יוצרים מסגרת לתבנית בעזרת לוחות עץ ואוטמים את התפרים כדי למנוע דליפה של גומי. המודל המקורי, עליו יוצקים את הגומי פוליאורתן ניבנה משילוב של עץ ושרף פוליאסתר. בשלב זה יוצרים את כל פרטי העיצוב הקטנים, כדי שיעברו לתבנית וליציקות הבטון לאחר מכן. יוצרים מסגרת לתבנית בעזרת לוחות עץ ואוטמים את התפרים כדי למנוע דליפה של גומי.

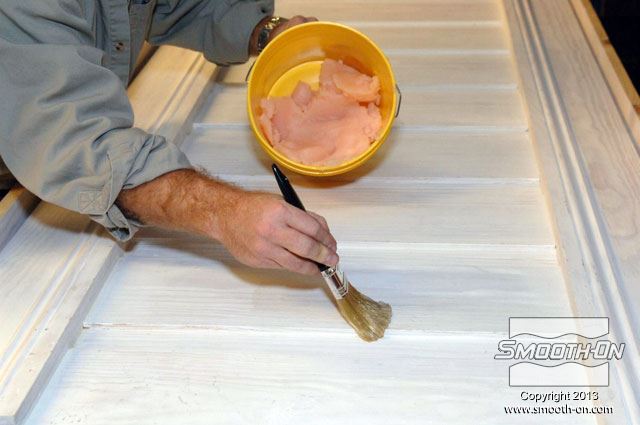

לחיצה להגדלת תמונה מכיוון שהמודל המקורי עשוי בעיקר מעץ נקבובי, צריך לאטום אותו בחומר אטימה Sonite Wax II®. חומר זה אוטם את המודל מבלי להשפיע על הפרטים שבו. מכיוון שהמודל המקורי עשוי בעיקר מעץ נקבובי, צריך לאטום אותו בחומר אטימה Sonite Wax II®. חומר זה אוטם את המודל מבלי להשפיע על הפרטים שבו.

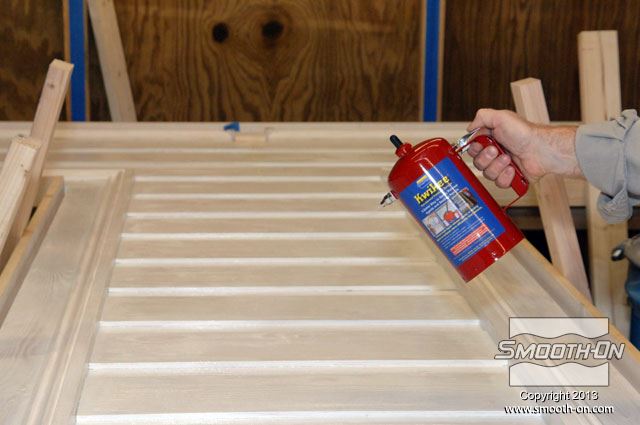

לחיצה להגדלת תמונה בנוסף לחומר האטימה, משתמשים גם בחומר הפרדה כדי להקל על הסרת תבנית הגומי פוליאוריתן Vytaflex® 60 מכל משטחי המודל. מרססים את חומר ההפרדה Smooth-On’s Universal Mold Release בעזרת מרסס Kwikee®. בנוסף לחומר האטימה, משתמשים גם בחומר הפרדה כדי להקל על הסרת תבנית הגומי פוליאוריתן Vytaflex® 60 מכל משטחי המודל. מרססים את חומר ההפרדה Smooth-On’s Universal Mold Release בעזרת מרסס Kwikee®.

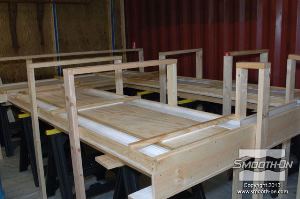

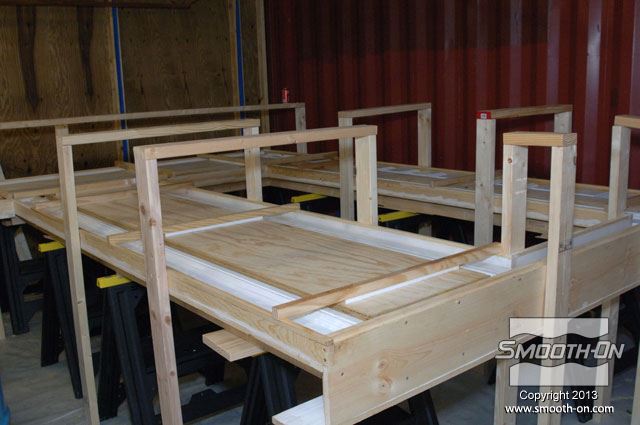

לחיצה להגדלת תמונה כדי לצמצמם את כמות הגומי שתדרש עבור התבנית, מכינים ספייסרים מדיקטים בעובי 2.5 ס כדי לצמצמם את כמות הגומי שתדרש עבור התבנית, מכינים ספייסרים מדיקטים בעובי 2.5 ס"מ. מחברים את הספייסרים אל לוחות המסגרת כדי שלא יצופו על הגומי.
לחיצה להגדלת תמונה גומי לפוליאוריתן Vytaflex® 60 הונדס במיוחד עבור יציקות של כמויות גדולות של בטון תוך שמירה על יציבות מימדית והעתקת פרטים יוצאת מן הכלל. גומי לפוליאוריתן Vytaflex® 60 הונדס במיוחד עבור יציקות של כמויות גדולות של בטון תוך שמירה על יציבות מימדית והעתקת פרטים יוצאת מן הכלל.

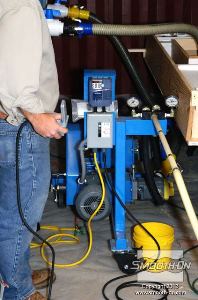

לחיצה להגדלת תמונה בגלל שנדרשת כמות גדולה מאוד של גומי עבור הכנת התבנית (680 ק בגלל שנדרשת כמות גדולה מאוד של גומי עבור הכנת התבנית (680 ק"ג), מכונת הערבוב EZ Meter Mix תשמש גם לערבוב החומר וגם ליציקתו על המודל המקורי. מכונת הערבוב מערבבת את הVytaflex® 60 ביחס ערבוב 1A:1B לפי משקל. בסוף התהליך תתקבל תבנית פתוחה מגומי פוליאוריתן ללא בועות, שתהיה חזקה ועמידה ותוכל לשמש עבור יציקות רבות.

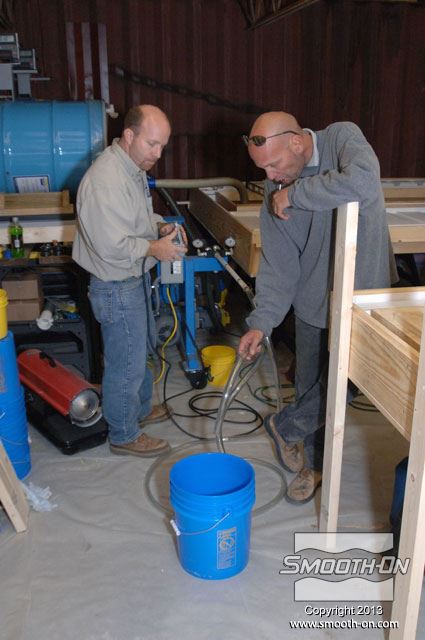

לחיצה להגדלת תמונה לאחר שעושים סט-אפ למכונת הערבוב, שופכים כמות קטנה של חומר לפח, כדי להבטיח שחלקי הבסיס והמקשה מעורבבים היטב ומכויילים ליחס הנכון. לאחר שעושים סט-אפ למכונת הערבוב, שופכים כמות קטנה של חומר לפח, כדי להבטיח שחלקי הבסיס והמקשה מעורבבים היטב ומכויילים ליחס הנכון.

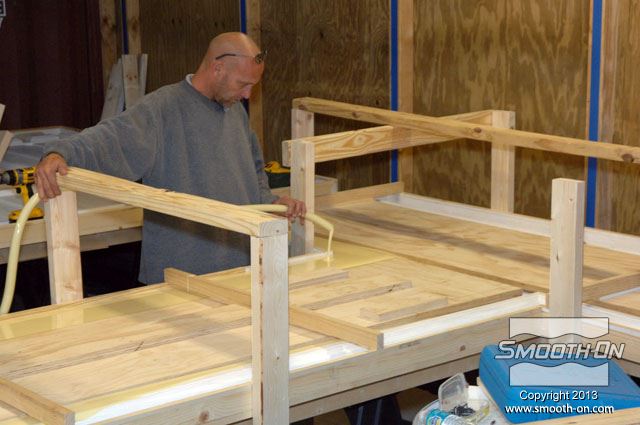

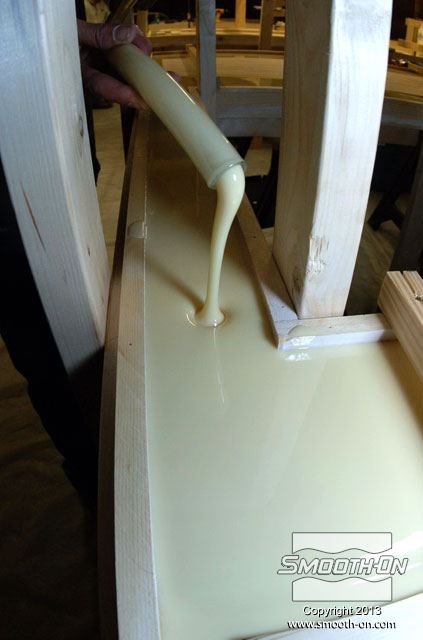

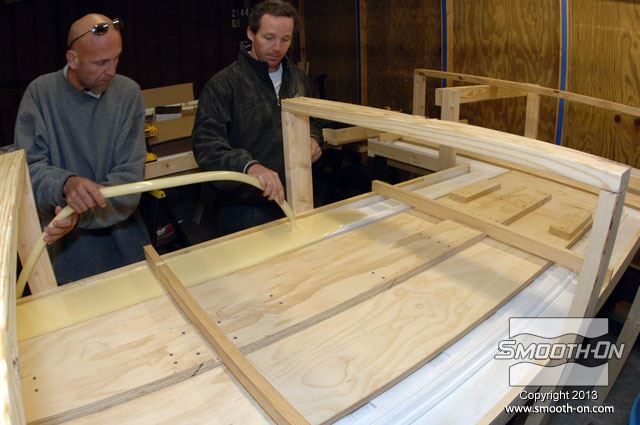

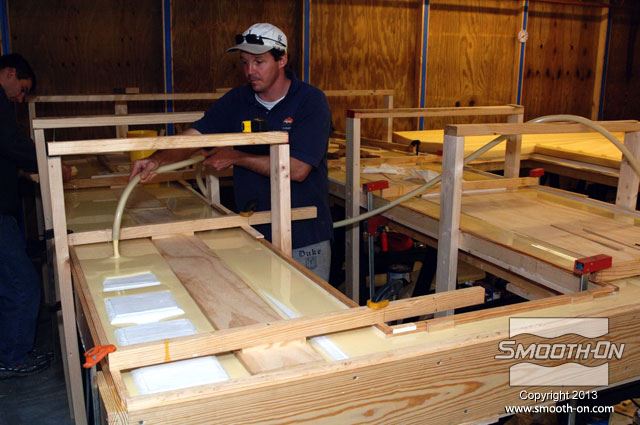

לחיצה להגדלת תמונה מתחילים ליצוק את הגומי אל מסגרת התבנית. שופכים את הפוליאוריתן VytaFlex 60 לנקודה הנמוכה ביותר בתבנית ומניחים לחומר להתפלס. בשיטה זו החומר דוחף את האוויר החוצה, כך שלא נוצרות בועות. מתחילים ליצוק את הגומי אל מסגרת התבנית. שופכים את הפוליאוריתן VytaFlex 60 לנקודה הנמוכה ביותר בתבנית ומניחים לחומר להתפלס. בשיטה זו החומר דוחף את האוויר החוצה, כך שלא נוצרות בועות.
לחיצה להגדלת תמונה מוודאים שיתקבל עובי של לפחות 1.9 ס מוודאים שיתקבל עובי של לפחות 1.9 ס"מ בכל צידי התבנית וגם בנקודה הכי גבוהה של המודל.
לחיצה להגדלת תמונה טמפרטורות גבוהות יותר יגרמו לגומי הVytaFlex 60 להתמצק מהר יותר וטמפרטורות נמוכות יגרמו להתמצקות איטית יותר. הטמפ' הנמוכה ביותר בה החומר יתמצק היא 18.5C. טמפרטורות גבוהות יותר יגרמו לגומי הVytaFlex 60 להתמצק מהר יותר וטמפרטורות נמוכות יגרמו להתמצקות איטית יותר. הטמפ' הנמוכה ביותר בה החומר יתמצק היא 18.5C.
לחיצה להגדלת תמונה מניחים לגומי פוליאורתן VytaFlex 60 להתמצק במשך 16 שעות בטמפ' החדר (23C). מניחים לגומי פוליאורתן VytaFlex 60 להתמצק במשך 16 שעות בטמפ' החדר (23C).

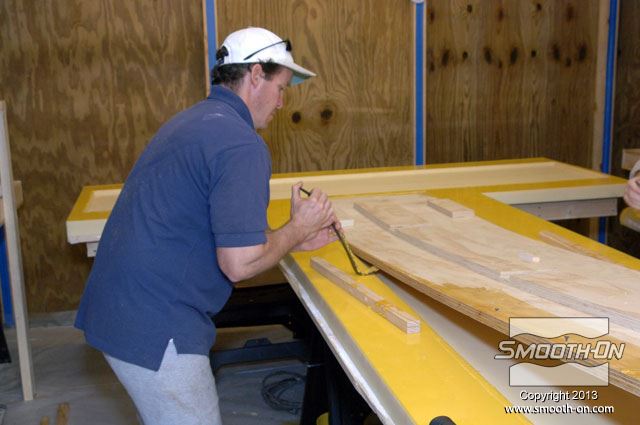

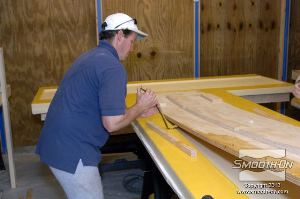

לחיצה להגדלת תמונה לאחר שהגומי פוליאוריתן התמצק לגמרי, מסירים בזהירות את לוחות המסגרת ואת הספייסרים, אותם שומרים עבור יציקות הבטון בהמשך. לאחר שהגומי פוליאוריתן התמצק לגמרי, מסירים בזהירות את לוחות המסגרת ואת הספייסרים, אותם שומרים עבור יציקות הבטון בהמשך.

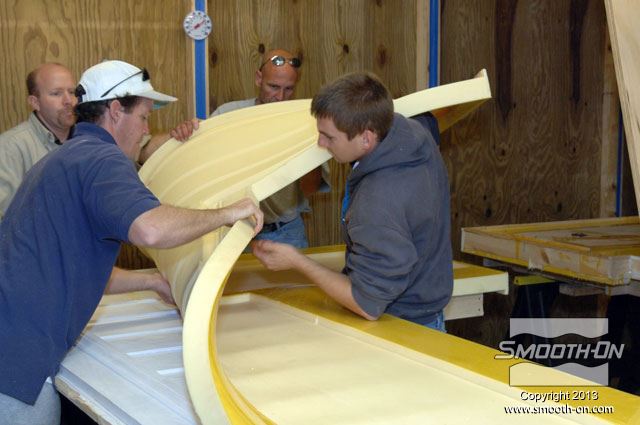

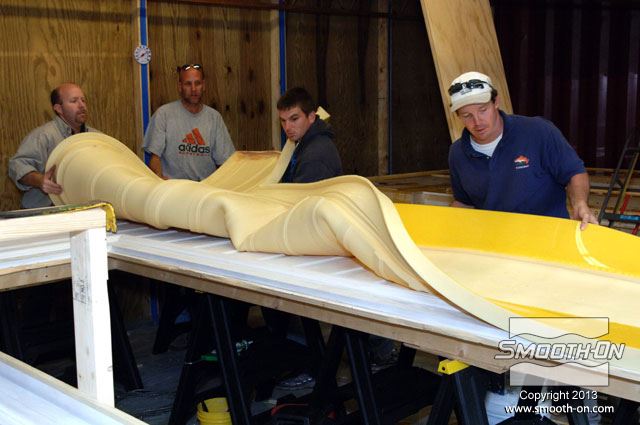

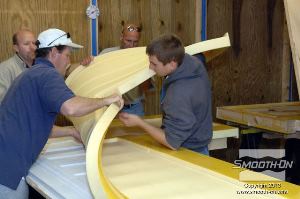

לחיצה להגדלת תמונה מתחילים להסיר את התבנית הפתוחה שנוצרה מהפוליאורתן ליציקה VytaFlex 60. עושים זאת ע מתחילים להסיר את התבנית הפתוחה שנוצרה מהפוליאורתן ליציקה VytaFlex 60. עושים זאת ע"י הרמתו בזהירות מאחת הפינות לכיוון פינה נגדית תוך גלגול התבנית על גבי עצמה.
לחיצה להגדלת תמונה עבור תבנית בגודל כזה, מספר אנשים נדרשים עבור החליצה. עבור תבנית בגודל כזה, מספר אנשים נדרשים עבור החליצה.
לחיצה להגדלת תמונה עכשיו אפשר למקם את התבנית בתוך מסגרת העץ או הפלדה בה מבצעים את יציקת הבטון. עכשיו אפשר למקם את התבנית בתוך מסגרת העץ או הפלדה בה מבצעים את יציקת הבטון.

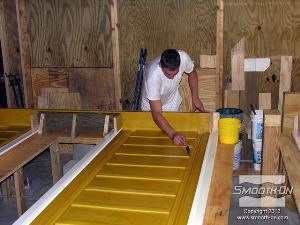

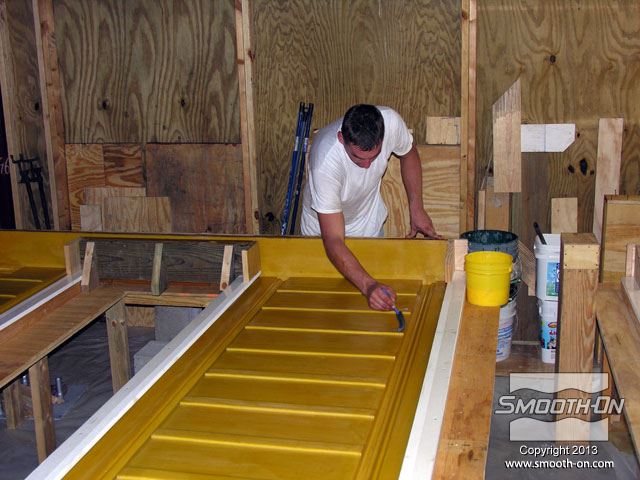

לחיצה להגדלת תמונה לפני שיוצקים את הבטון, מורחים חומר הפרדה כדי לסייע בחליצת בהמשך. לפני שיוצקים את הבטון, מורחים חומר הפרדה כדי לסייע בחליצת בהמשך.

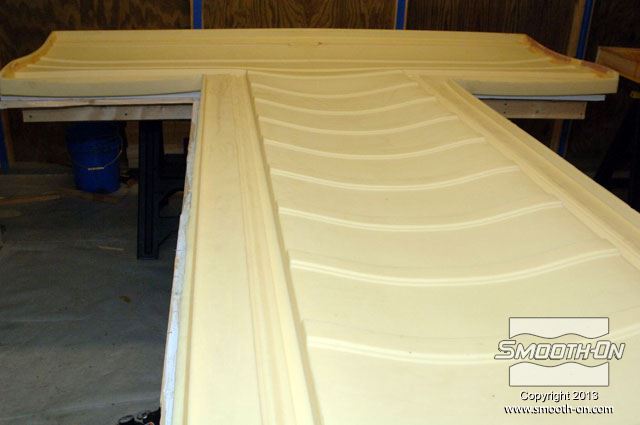

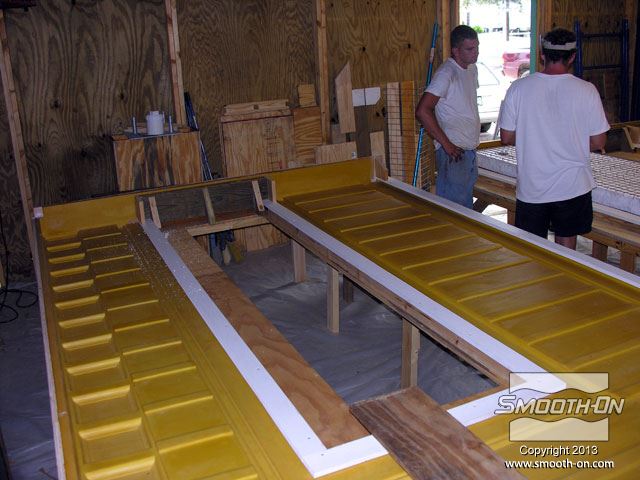

לחיצה להגדלת תמונה תבנית הגומי פוליאורטן VytaFlex® 60 מוכנה ליציקת הבטון. תבנית הגומי פוליאורטן VytaFlex® 60 מוכנה ליציקת הבטון.

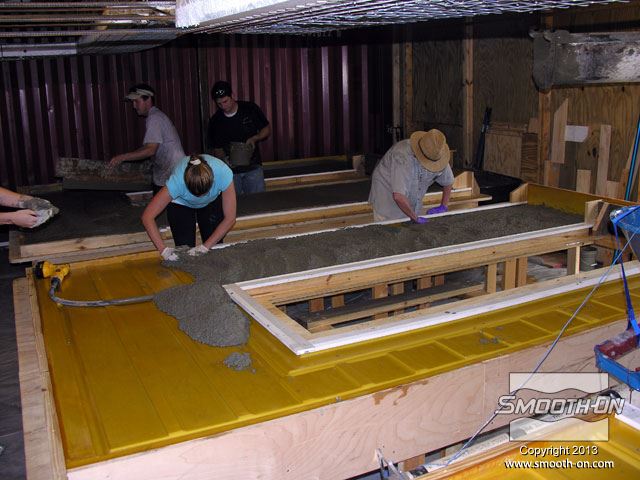

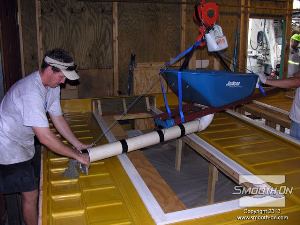

לחיצה להגדלת תמונה מערבבים את הבטון ויוצקים אותו אל תבנית הפוליאוריטן VytaFlex® 60. מערבבים את הבטון ויוצקים אותו אל תבנית הפוליאוריטן VytaFlex® 60.
לחיצה להגדלת תמונה לפוליאורתן VytaFlex® 60 יש עמידות גבוהה בדחיסה שמונעת ממנו להתעוות או לאבד את צורתו גם כששופכים עליו כמויות גדולות של בטון. לפוליאורתן VytaFlex® 60 יש עמידות גבוהה בדחיסה שמונעת ממנו להתעוות או לאבד את צורתו גם כששופכים עליו כמויות גדולות של בטון.

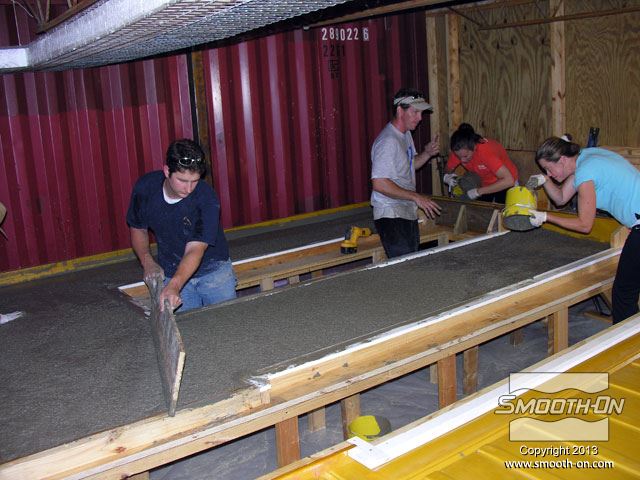

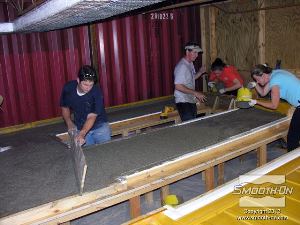

לחיצה להגדלת תמונה מפזרים את הבטון באופן אחיד בתבנית בעזרת לוחות עץ. מפזרים את הבטון באופן אחיד בתבנית בעזרת לוחות עץ.

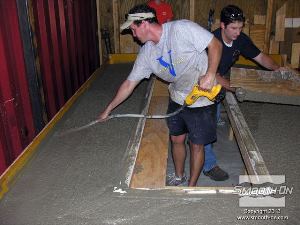

לחיצה להגדלת תמונה משתמשים במרעיד נייד (ויבראטור) כדי לשחרר כיסי אוויר מהבטון. משתמשים במרעיד נייד (ויבראטור) כדי לשחרר כיסי אוויר מהבטון.
לחיצה להגדלת תמונה מתחילים לבנות את החזון של צ'יפ בפינת הרחובות פליסיטי וסיינט סרטוגה. מתחילים לבנות את החזון של צ'יפ בפינת הרחובות פליסיטי וסיינט סרטוגה.

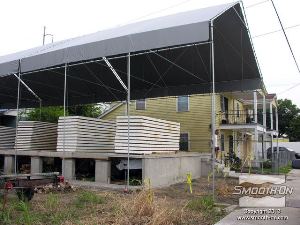

לחיצה להגדלת תמונה הרכבה - יוצקים רצפת בטון שתהווה את הבסיס ללוחות הבטון המודולארים. לוחות קצף ישמשו לבידוד הבית. הרכבה - יוצקים רצפת בטון שתהווה את הבסיס ללוחות הבטון המודולארים. לוחות קצף ישמשו לבידוד הבית.

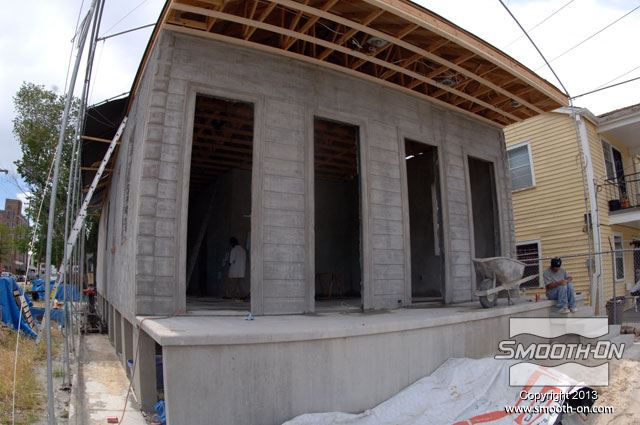

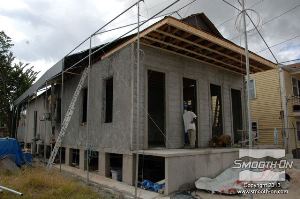

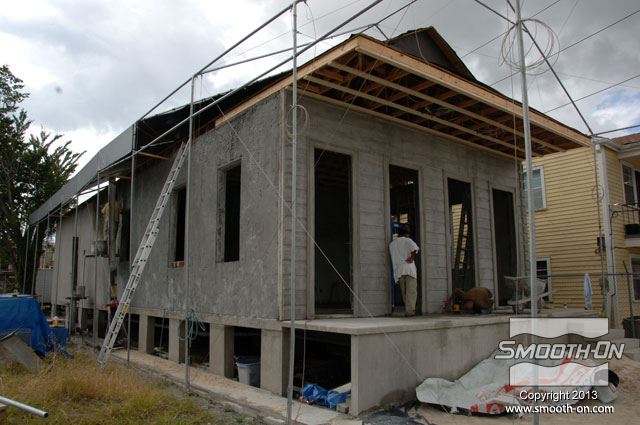

לחיצה להגדלת תמונה מסדרים את לוחות הבטון במהירות ויוצרים את הקירות החדשים. מסדרים את לוחות הבטון במהירות ויוצרים את הקירות החדשים.

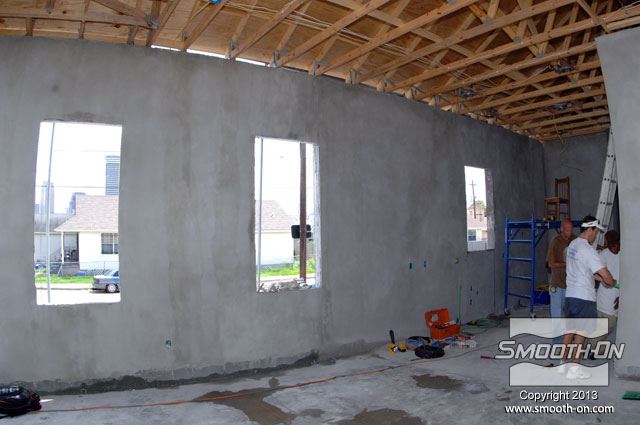

לחיצה להגדלת תמונה מבט פנים על המבנה. מבט פנים על המבנה.

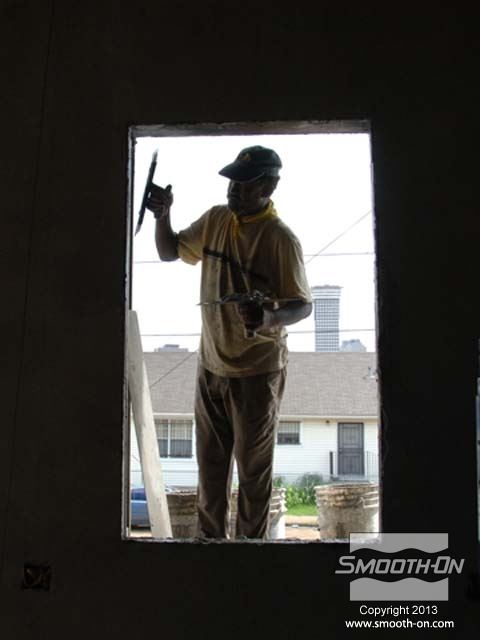

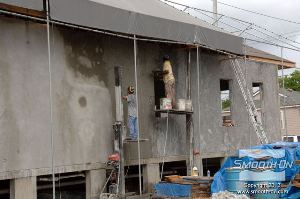

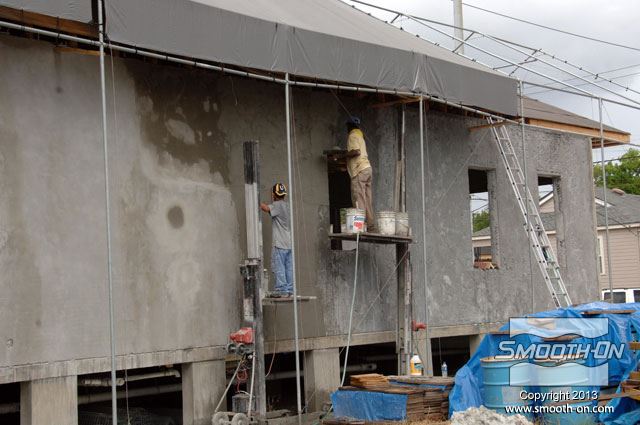

לחיצה להגדלת תמונה מעלימים את התפרים בין הלוחות בעזרת יציקת תערובת בטון לחיבורים. מעלימים את התפרים בין הלוחות בעזרת יציקת תערובת בטון לחיבורים.
לחיצה להגדלת תמונה בניית הבית הסתיימה והייתה מהירה מאוד באופן יחסי. בניית הבית הסתיימה והייתה מהירה מאוד באופן יחסי.
לחיצה להגדלת תמונה בעזרת גומי פוליאורתן VytaFlex® 60 של Smooth-on, צ'יפ ממשיך לבנות בתי בטון בניו-אורלינס. בעזרת גומי פוליאורתן VytaFlex® 60 של Smooth-on, צ'יפ ממשיך לבנות בתי בטון בניו-אורלינס.

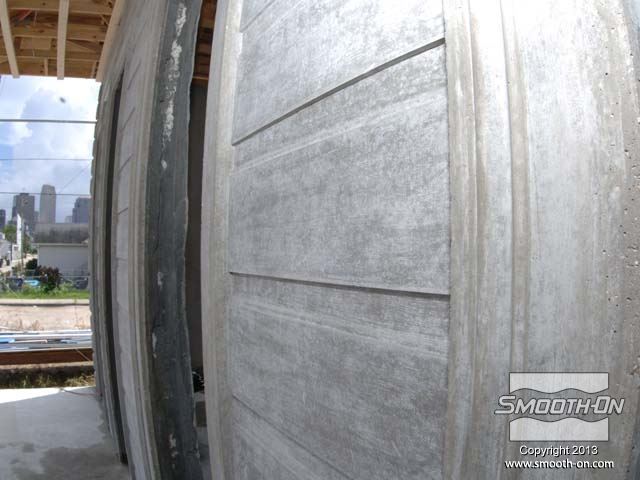

לחיצה להגדלת תמונה מבט מקרוב על יציקת הבטון מבראה שגומי פוליאוריתן ליציקה VytaFlex® 60 העתיק את פרטי העץ ומרקמו באופן מדוייק! מבט מקרוב על יציקת הבטון מבראה שגומי פוליאוריתן ליציקה VytaFlex® 60 העתיק את פרטי העץ ומרקמו באופן מדוייק!
לחיצה להגדלת תמונה צ'יפ והצוות שלו בזמן הפסקה מהבנייה. לאחר שהבית יהיה מוכן הוא יהיה עמיד בסופות. פתרון זה נותן תקווה לעתיד טוב יותר של ניו אורלינס. צ'יפ והצוות שלו בזמן הפסקה מהבנייה. לאחר שהבית יהיה מוכן הוא יהיה עמיד בסופות. פתרון זה נותן תקווה לעתיד טוב יותר של ניו אורלינס.
